Dado trapezoidale Tr12X3, filettatura destra, acciaio, marca Mes – Ozd

Produttore: Ozdowski

Peso: 0,03

• Norma: DIN 103 / ISO 2901–2904
• Materiale: Acciaio 11SMnPb37 (1.0737)

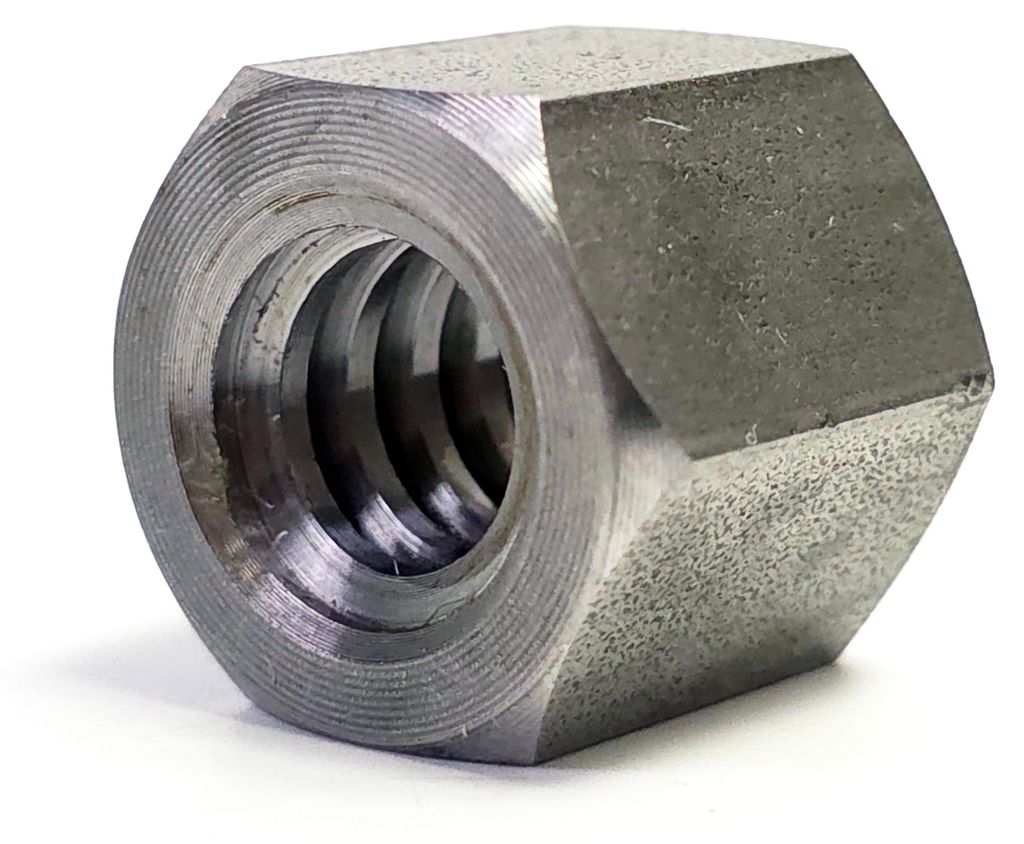

Il dado trapezoidale Tr12x3 (destro, MES) è un dado esagonale in acciaio 11SMnPb37, progettato per essere utilizzato con una vite trapezoidale con filettatura conforme alla norma DIN 103 / ISO 2901-2904, con un diametro nominale di 12 mm e un passo di 3 mm.

La forma esagonale esterna consente il montaggio e, se necessario, il serraggio con una chiave a Esagono piatta o ad anello standard, facilitando le operazioni di manutenzione su semplici meccanismi di fissaggio. La realizzazione in acciaio implica che il dado, in un collegamento acciaio-acciaio sotto carico, tende all'auto-serraggio; inoltre, la forma esagonale facilita il montaggio manuale.

Dati tecnici

Codice prodotto: TN-MES12X3

Filettatura: Tr 12x3

Direzione filettatura: Destra

Tipo / Serie: MES

Forma: Esagonale

Materiale: Acciaio 11SMnPb37 (1.0737)

Norma: DIN 103 / ISO 2901-2904

Misura chiave (E): 19 mm

Lunghezza totale (L): 18 mm

Area di appoggio At: 296 mm²

Peso: 0,03 kg/pezzo

EAN: 5908453530103

Domande frequenti

Cosa significa la denominazione Tr12x3?

“Tr” indica una filettatura trapezoidale simmetrica (angolo di inizio 30°) conforme alla norma DIN 103 / ISO 2901-2904. Il numero 12 indica il diametro esterno della vite corrispondente in millimetri, e 3 indica il passo della filettatura, ovvero lo spostamento lineare del dado in una rotazione completa della vite di 360°.

Come posso verificare se questo dado Tr12x3 è compatibile con la mia vite?

Il dado deve avere lo stesso diametro (12 mm), lo stesso passo (3 mm) e la stessa direzione della filettatura (destra) della vite corrispondente. Se state cercando un ricambio per una vecchia vite, misurate con un calibro la distanza tra le punte di 5 filetti e dividetela per 5: il risultato è il passo.

Qual è la differenza tra un filetto destro e un filetto sinistro in questa particolare dado?

Un filetto destro (RH) fa sì che il dado si muova in senso orario quando la vite viene ruotata nella stessa direzione. Un dado con filetto sinistro (LH) viene generalmente utilizzato a coppie con una vite quando è necessario un meccanismo che permetta di allentare o stringere simultaneamente (ad esempio, in morse e dispositivi di serraggio).

Un dado trapezoidale esagonale è adatto per l'uso sotto carico?

I dadi esagonali in acciaio sono adatti principalmente come elementi di fissaggio o per movimenti manuali con basso carico. In una connessione acciaio-acciaio, tendono ad auto-blocarsi sotto carichi elevati, quindi, per movimenti scorrevoli sotto carico, la versione in bronzo è più adatta.

Un dado esagonale in acciaio è adatto per l'uso sotto carico?

In una connessione acciaio-acciaio, il dado tende ad auto-blocarsi sotto carico, motivo per cui è adatto come elemento di fissaggio o per movimenti manuali con basso carico.
