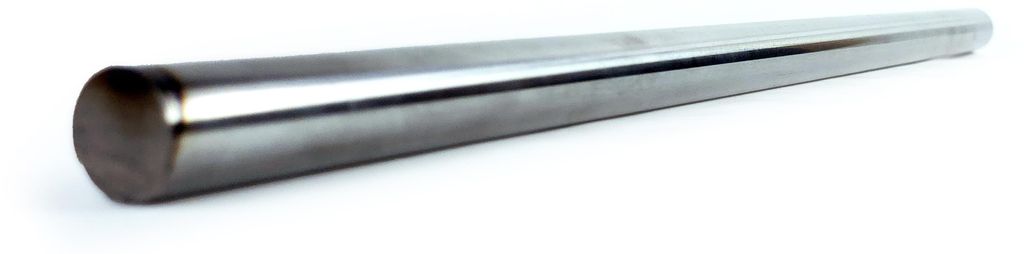

Albero guida, diametro = 20, tolleranza H6, lunghezza 0,5 metri – Ozd

Produttore: Ozdowski

Peso: 1.25

• Materiale: Acciaio Cf53 (1.1213)

Albero guida, diametro = 20, tolleranza h6, lunghezza 0,5 m

500 mm è una lunghezza che, nella maggior parte dei casi, è sufficiente per gli assi lineari compatti. Acquistate un componente finito, completamente pronto per il montaggio. Materiale: acciaio Cf53 (1.1213), realizzato con tolleranza h6 (ISO) – secondo lo standard per gli alberi guida.

Dati tecnici

Codice prodotto: WA-FI20-H6-L500

Diametro: fi=20 mm

Materiale: Acciaio Cf53 (1.1213)

Tolleranza: h6 (ISO)

Durezza superficiale: 60–64 HRC (tempra a induzione)

Rugasità superficiale Ra:< 0,20 µm

Rettilineità: max. 0,25 mm su una lunghezza di 0,5 m (Norma: 0,5 mm/m)

Circolarità: 1/2 della tolleranza h6

Lunghezza dell'albero: 500 mm

Peso: circa 1,25 kg

Unità di vendita: Pezzo

Domande frequenti

Posso scegliere qualsiasi cuscinetto lineare per questo albero?

Importanti sono il diametro (fi=20 mm) e la tolleranza (h6). Il tipo di cuscinetto (cuscinetto a sfere, cuscinetto a strisciamento, guida lineare) lo scegliete in base alla struttura del meccanismo.

Questo albero ha una lunghezza fissa e predefinita?

Sì – si tratta di un componente finito, pronto per l'installazione, con una lunghezza di 500 mm. Non è necessario tagliarlo, misurarlo o lavorarlo ulteriormente prima dell'installazione.

Questo albero deve essere lubrificato o sottoposto a manutenzione?

Posso tagliare questa barra a una lunghezza diversa?

Sconsigliamo di tagliare la barra da soli, poiché il taglio potrebbe danneggiare la superficie temprata e compromettere la linearità della barra. Il prodotto viene fornito come un pezzo finito e solido, pronto per il montaggio senza ulteriori lavorazioni.

Dove vengono utilizzate le barre guida con un diametro di 20 mm?

Le barre guida con un diametro di 20 mm sono utilizzate principalmente in: tavoli scorrevoli CNC, assi lineari di robot cartesiani, stampanti 3D, plotter, macchine per l'imballaggio, sistemi di alimentazione nell'automazione industriale, strumenti di misurazione, sistemi di posizionamento e prototipi meccanici: ovunque sia necessario un movimento lineare preciso e ripetibile, guidato da cuscinetti o boccole.

Le immagini del prodotto sono solo a scopo illustrativo.
