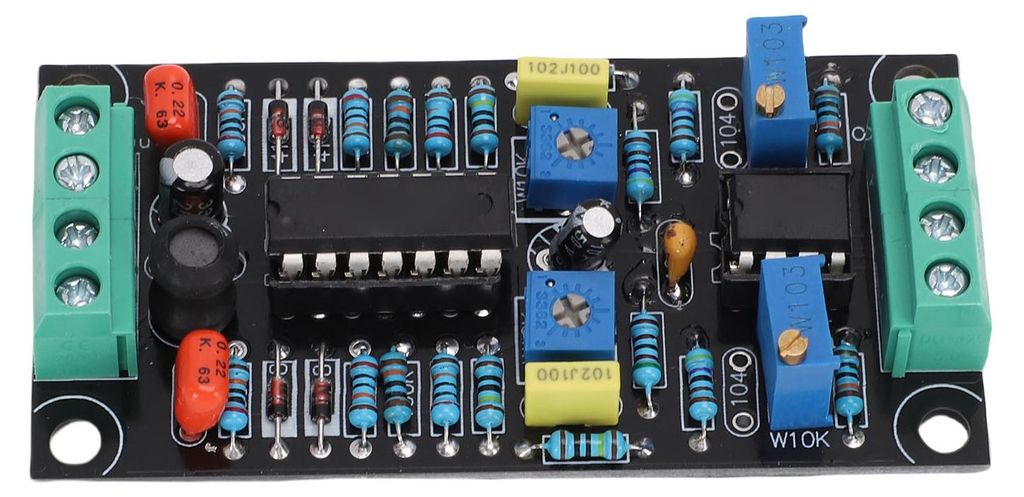

Scheda driver per misuratori VU, modulo a due canali da 500 μA con alimentatore indipendente per la misurazione del livello del segnale

Funzione:

1. • Scheda driver per misuratori di livello VU: Questa scheda driver per misuratori di livello VU utilizza i chip LMC660 e LM358, garantendo prestazioni affidabili e adatta all'uso come accessorio audio.
   • Basso consumo energetico: La scheda driver per misuratori di livello VU è progettata per un basso consumo energetico, consumando meno di 10 mA, il che la rende una scelta efficiente per applicazioni audio.
   • Design a piena scala da 500uA: Questo modulo driver per misuratori di livello VU presenta un design a piena scala da 500uA ed è compatibile con la maggior parte dei misuratori di livello, rendendolo adatto a diversi sistemi audio.
   • Driver a doppio canale: La scheda driver per misuratori di livello VU è dotata di un design a doppio canale, consentendo a una singola scheda di controllare i misuratori di livello per il canale sinistro e destro.
   • Facile da usare: Questa scheda driver per misuratori di livello (dB) può ridurre i tempi di regolazione, migliorare la ripetibilità e garantire una facile operatività per tutti.

Specifiche:

Tipo di articolo: Scheda driver per misuratore VU
Materiale: PCB (circuito stampato)
Dimensioni del prodotto: Circa 73,5 x 37,5 mm / 2,89 x 1,48 pollici
Dimensioni dell'apertura di montaggio: Circa 66 x 31 mm / 2,60 x 1,22 pollici
Descrizione della funzione:
1. Alimentazione tramite un'unica alimentazione.
2. Riduce i tempi di regolazione, migliora la ripetibilità e garantisce una facile operatività per tutti.
3. Quando si utilizza un'onda sinusoidale da 0 Vrms, il misuratore VU indica 1 dB.
4. Offre una precisione e una ripetibilità adeguate, consentendo a una singola scheda di pilotare il misuratore di livello per il canale sinistro e destro.
Istruzioni:
Come regolare il misuratore VU:
1. Regolare solo il misuratore VU. Il meccanismo di ritorno dell'indicatore a 0. Non solo il misuratore VU, ma tutti gli amperometri, voltmetri e wattmetri con indicatore hanno una vite di regolazione a 0. Questa può essere regolata con un cacciavite a taglio. Per regolare il misuratore, scollegarlo da tutti i dispositivi, posizionarlo orizzontalmente e ruotare questa vite fino a 0. In ambienti secchi con bassa umidità, l'elettricità statica può creare una forza tra l'indicatore del misuratore e la plastica trasparente, impedendo la regolazione a 0. In questo caso, pulire la plastica con una soluzione di acqua e sapone diluita per eliminare l'elettricità statica.
Ritorno alla regolazione a 0:
1. Collegare il misuratore VU ai terminali corrispondenti sulla scheda e fornire un'alimentazione CC appropriata per il circuito di pilotaggio del misuratore VU, con una tensione di uscita compresa tra 7 V e 12 V.
2. Collegare l'ingresso del preamplificatore, del computer o di un altro dispositivo. Eseguire questa operazione senza emissione di segnale audio o in modalità silenziosa.
3. Se l'indicatore del misuratore VU oscilla in direzione positiva, regolare VR3 (VR4) a 0.
Impostazione della sensibilità:

1. • Per la regolazione, collegare un computer, un laptop, un tablet o uno smartphone. Selezionare un software generatore di segnali appropriato, avviarlo e impostare un'onda sinusoidale a 1 kHz e 0 dB. Il software di generazione di segnali per WaveGene è particolarmente utile per la regolazione su un PC Windows. In questa fase, regolare VR1 (VR2) per impostare l'offset del misuratore VU a 0 VU. Questo circuito non rispetta rigorosamente gli standard ANSI C16.5-1942 o BS6840, quindi non è necessario seguire rigorosamente questi passaggi. È possibile regolare il circuito in base alla musica che si ascolta. Si consiglia di impostare WaveGene a 0 dB e l'indicatore del misuratore a +3.

2. • Per la regolazione, utilizzare un lettore CD, un lettore a cassette o un lettore digitale. Se si dispone di un CD di test audio, utilizzare lo stesso metodo di un computer, impostando un'onda sinusoidale a 1 kHz e 0 dB. I registratori a cassette dovrebbero utilizzare apposite cassette di test audio, mentre i lettori digitali dovrebbero riprodurre appropriati file audio di test, come file MP3 o WAV. Utilizzare almeno un segnale audio fisso. Inserire separatamente i canali sinistro e destro e regolare i potenziometri VR1 e VR2 in modo che corrispondano alle letture dei misuratori sinistro e destro.

3. • Per la regolazione, utilizzare un generatore di segnali: Selezionare un'uscita a onda sinusoidale con una frequenza di 1 kHz e una tensione di uscita di 1 V. Collegarlo all'ingresso della scheda driver e regolare i potenziometri VR1 e VR2 fino a quando l'indicatore non indica +3.

Utilizzo:

Installare e utilizzare direttamente.

Elenco dei componenti:

1 x Scheda driver per misuratore VU
