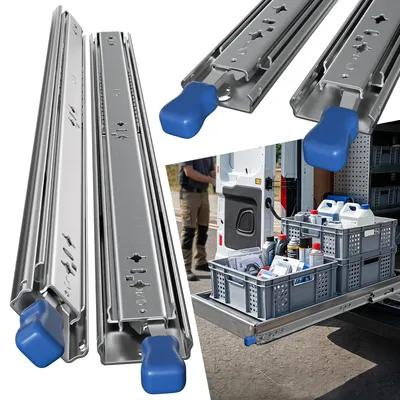

Ikodm, guide scorrevoli per cassetti ad alta capacità, 53 mm, estrazione completa con blocco, capacità fino a 102 kg, lunghezza 750 mm, 1 coppia

Questi guide scorrevoli per cassetti ad alta capacità, composte da tre parti, sono ideali per la costruzione e la sostituzione di cassetti robusti. La struttura robusta, realizzata in acciaio Q235 laminato a freddo di 2 mm di spessore, offre un'elevata stabilità e supporta una capacità di carico massima fino a 102 kg per coppia.

Grazie al sistema di estrazione completa, il cassetto può essere estratto quasi completamente. Questo permette di raggiungere facilmente anche gli oggetti situati nella parte posteriore del cassetto. Il blocco integrato mantiene il cassetto saldamente in posizione, sia quando è completamente chiuso che quando è completamente estratto, proteggendolo da aperture o rientramenti accidentali.

Le guide vengono fornite a coppie. La lunghezza totale di questo modello è di 750 mm.

Vantaggi del prodotto

ALTA CAPACITÀ DI CARICO
Le guide scorrevoli robuste sono adatte per cassetti e sistemi di estrazione pesanti. La capacità di carico massima di questo modello è di 102 kg per coppia.

STRUTTURA IN ACCIAIO ROBUSTA
Le guide scorrevoli sono realizzate in acciaio Q235 laminato a freddo con uno spessore del materiale di 2 mm.

ESTRAZIONE COMPLETA A TRE PARTI
Grazie alla struttura telescopica a tre parti, il cassetto può essere estratto quasi fino al doppio della sua lunghezza chiusa. Questo permette di raggiungere facilmente anche gli oggetti situati nella parte posteriore del cassetto.

BLOCCO IN DUE POSIZIONI
Le leve di blocco assicurano le guide in posizione completamente chiusa e completamente estratta. Per sbloccare, le leve devono essere premute; una volta rilasciate, il meccanismo di blocco si riattiva automaticamente.

GUIDA INTERNA RIMOVIBILE
La guida interna può essere separata dalla restante struttura. Questo facilita il montaggio e permette di preparare il cassetto e la struttura separatamente.

VERSATILE
Adatto per cassetti pesanti, armadi per attrezzi, banchi da lavoro, allestimenti per veicoli, camper, rimorchi, sistemi di stoccaggio, nonché per costruzioni industriali di armadi e sistemi di estrazione.

Specifiche tecniche

• • Tipo: guide telescopiche in tre parti con estensione completa
  • Esecuzione: con blocco
  • Materiale: acciaio Q235 laminato a freddo
  • Spessore del materiale: 2 mm
  • Larghezza della guida esterna: 53 mm
  • Larghezza della guida centrale: 40 mm
  • Larghezza della guida interna: 26 mm
  • Lunghezza chiusa: 750 mm
  • Massima capacità di carico: 102 kg per coppia
  • Lunghezza totale completamente estese: circa 1497 mm*
  • Spazio laterale necessario per l'installazione: circa 19,5 mm per lato
  • Fissaggio: adatto per viti M5

*La lunghezza di estensione indicata si riferisce alla guida senza il meccanismo di blocco.

Istruzioni per il montaggio

Per un funzionamento affidabile, entrambe le guide devono essere montate parallelamente, orizzontalmente e alla stessa altezza. È necessario prevedere uno spazio laterale di circa 19,5 mm su ciascun lato tra il cassetto e la struttura.

Il carico deve essere distribuito uniformemente su entrambe le guide. La capacità di carico effettiva dipende, tra le altre cose, dall'area di fissaggio, dalle viti utilizzate, dal metodo di installazione e dalla distribuzione del carico.

Il blocco funziona solo in posizione completamente retratta o completamente estesa.

Contenuto della confezione

• • 2 × Guide per cassetto pesanti con blocco
• 8 × Viti di fissaggio
