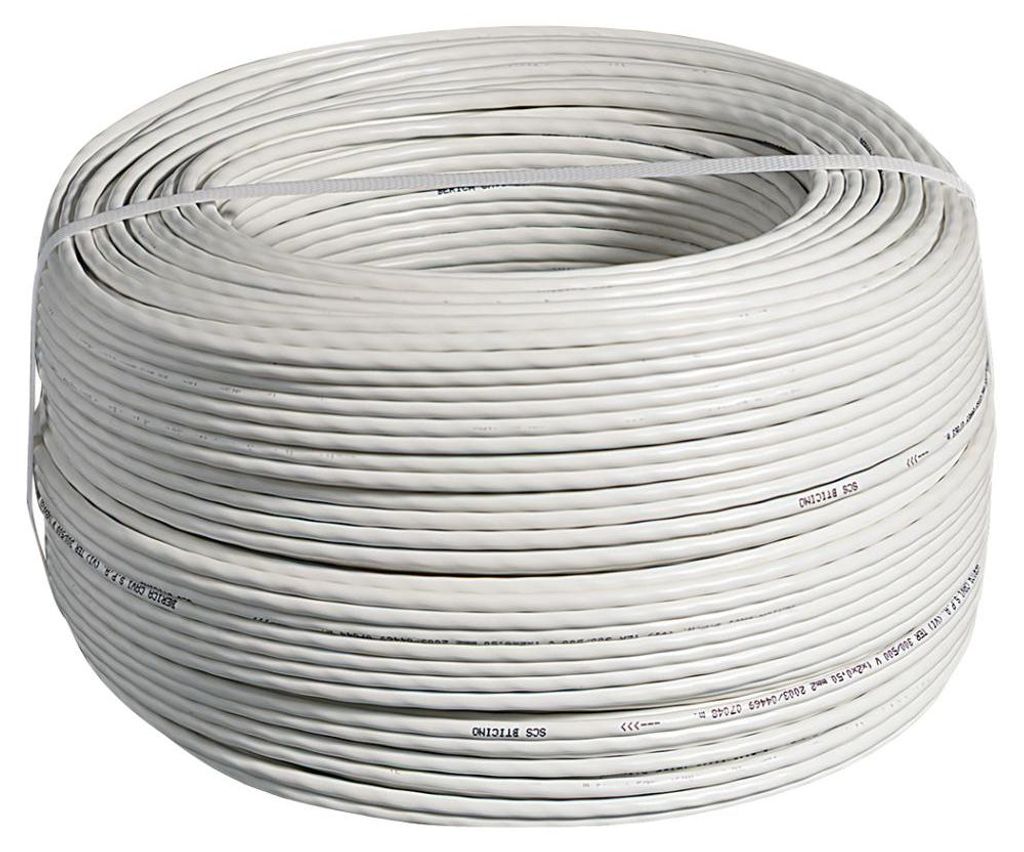

Bticino Cavo Specifico Citofonico Metri 50 2 Fili Intrecciati Tra Loro Isolati

Cavo 2 fili intrecciati colorati da utilizzare per impianti citofonici

video citofoni con vivavoce che permettono il collegamento a 2 fili intrecciati ed isolati

Attraverso questo cavo vengono distribuite le alimentazioni ed i segnali di funzionamento a tutti i dispositivi a BUS del sistema.

È costituito da una guaina esterna di colore bianco e due conduttori flessibili intrecciati tra loro di sezione 0,50 mmq di colore marrone e marrone/bianco

• • Il cavo è conforme al regolamento UE305/2011 relativo ai prodotti da costruzione (CPR)
• Risulta quindi adatto per essere impiegato in:
  • • Aria libera all’interno di canaline , passerelle e tubazioni
    • All’interno di opere murarie tramite adeguate tubazioni
  • Interrato tramite adeguate tubazioni.

Caratteristiche

• Tensione di isolamento: 400 V
• Interrabilità: SI (vedi note installative)
• Colore guaina esterna: bianca (RAL 9010)
• Diametro guaina esterna: 5,0 +/- 0,1 mm
• Spessore guaina esterna: 0,7 mm
• Materiale guaina esterna: PVC (RZ)
• Numero conduttori interni: 2 conduttori flessibili intrecciati con guaina e non schermati
• Colore conduttori interni: marrone – marrone/bianco
• Spessore guaina conduttori interni: 0,40 mm
• Diametro guaina conduttori interni: 1,70 mm
• Materiale guaina conduttori interni: Polietilene LDPE
• Materiale conduttori: rame rosso elettrolitico
• Sezione conduttori: 0,50 mmq (16 x 0,20 mmq)
• Temperatura di funzionamento: (-15) – (+70) °C
• Classe di reazione al fuoco: Eca

Consigli tecnici

Interrabilità del cavo

• Il cavo BUS SCS 336904 può essere interrato (protetto da adeguate tubazioni),insieme con altri cavi di segnalazione qualora le tensioni in gioco siano < 50 V.
• È assolutamente vietato far transitare il cavo 336904 insieme con i cavi di energia, dove le tensioni in gioco siano > 50 V. Il mancato rispetto delle norme installative autorizza BTicino a declinare ogni responsabilità circa il funzionamento degli impianti realizzati.
• Coabitazione con altri cavi: Sebbene il cavo bianco garantisca costruttivamente l’isolamento elettrico necessario per coabitare con cavi di sistemi 400 V non è comunque garantita l’immunità ai disturbi elettromagnetici che potrebbero accoppiarsi qualora il cavo medesimo venisse posato nelle stesse tubazioni dove transitano i cavi energia.
• Si consiglia vivamente di installare il cavo bianco BUS-SCS ed i cavi di alimentazione in tubazioni diverse.

Norme certificazioni e marchi

Il cavo è conforme alle prove descritte nelle normative: EN50575, EN60811, EN50289, EN50290, EN60228, EN50265-2-1, EN50395, EN50396 come descritto nel documento IMQ CPT 062
