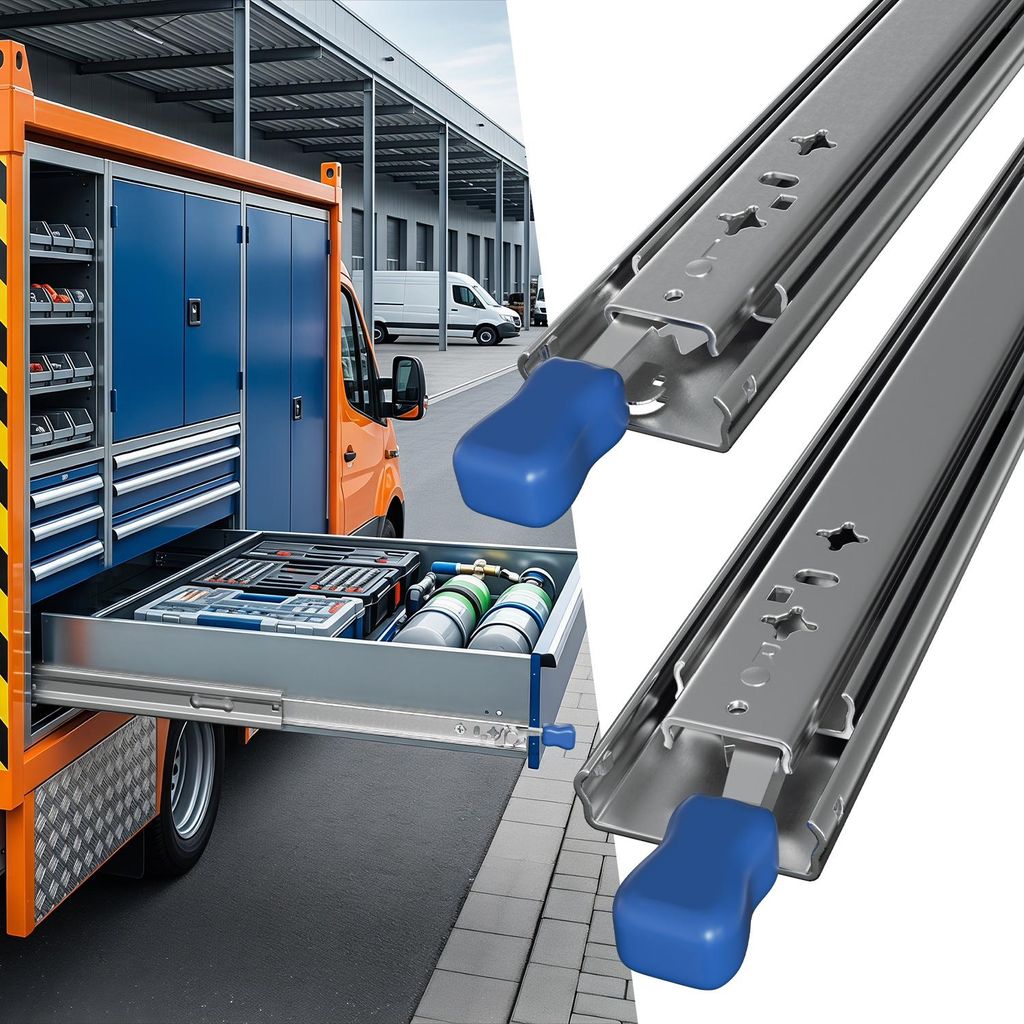

Ikodm, guide scorrevoli per cassetti ad alta capacità, lunghezza 700 mm, portata 105 kg, estrazione completa, bloccabili, confezione da 2 pezzi

Questi guide scorrevoli per cassetti ad alta capacità, composte da tre parti, sono ideali per la costruzione e la sostituzione di cassetti robusti. La struttura robusta, realizzata in acciaio Q235 laminato a freddo di 2 mm di spessore, offre un'elevata stabilità e supporta una capacità di carico massima fino a 105 kg per coppia.

Grazie al sistema di estrazione completa, il cassetto può essere estratto quasi completamente. Questo permette di raggiungere facilmente anche gli oggetti situati nella parte posteriore del cassetto. Il blocco integrato mantiene il cassetto saldamente in posizione, sia quando è completamente chiuso che quando è completamente estratto, proteggendo da aperture accidentali o dallo scorrimento.

Le guide vengono fornite a coppie. La lunghezza totale di questo modello è di 700 mm.

Vantaggi del prodotto

ALTA CAPACITÀ DI CARICO
Le guide robuste sono adatte per cassetti e sistemi di estrazione pesanti. La capacità di carico massima di questo modello è di 105 kg per coppia.

STRUTTURA IN ACCIAIO ROBUSTA
Le guide scorrevoli sono realizzate in acciaio Q235 laminato a freddo con uno spessore del materiale di 2 mm.

ESTRAZIONE COMPLETA A TRE PARTI
Grazie alla struttura telescopica a tre parti, il sistema di estrazione può essere esteso quasi fino al doppio della lunghezza chiusa. Anche gli oggetti situati nella parte posteriore del cassetto rimangono facilmente accessibili.

BLOCCO IN DUE POSIZIONI
Le leve di blocco assicurano le guide in posizione completamente chiusa e completamente estratta. Per sbloccare, le leve devono essere premute; una volta rilasciate, il sistema di blocco si riattiva automaticamente.

GUIDA INTERNA RIMOVIBILE
La guida interna può essere separata dal resto del sistema. Questo facilita il montaggio e permette di preparare il cassetto e la struttura separatamente.

VERSATILE
Adatto per cassetti pesanti, armadi per attrezzi, banchi da lavoro, allestimenti per veicoli, camper, rimorchi, sistemi di stoccaggio, nonché per costruzioni industriali di armadi e sistemi di estrazione.

Specifiche tecniche

• • Tipo: binari telescopici in tre parti con estensione completa
  • Esecuzione: con sistema di bloccaggio
  • Materiale: acciaio Q235 laminato a freddo
  • Spessore del materiale: 2 mm
  • Larghezza del binario esterno: 53 mm
  • Larghezza del binario centrale: 40 mm
  • Larghezza del binario interno: 26 mm
  • Lunghezza chiusa: 700 mm
  • Massima capacità di carico: 105 kg per coppia
  • Lunghezza totale completamente estese: circa 1397 mm*
  • Spazio laterale necessario per l'installazione: circa 19,5 mm per lato
  • Fissaggio: adatto per viti M5

*La lunghezza di estensione indicata si riferisce al binario senza il meccanismo di bloccaggio.

Istruzioni per il montaggio

Per un funzionamento affidabile, entrambi i binari devono essere montati parallelamente, orizzontalmente e alla stessa altezza. È necessario prevedere uno spazio laterale di circa 19,5 mm su ciascun lato tra il cassetto e la struttura.

Il carico deve essere distribuito uniformemente su entrambi i binari. La capacità di carico effettiva dipende, tra le altre cose, dall'area di fissaggio, dalle viti utilizzate, dal metodo di installazione e dalla distribuzione del carico.

Il sistema di bloccaggio funziona solo quando il cassetto è completamente chiuso o completamente esteso.

Contenuto della confezione

• • 2 × Binari per cassetto ad alta capacità con bloccaggio
• 8 × Viti di fissaggio
