Maggiori informazioni sul prodotto
Descrizione e dati del prodotto

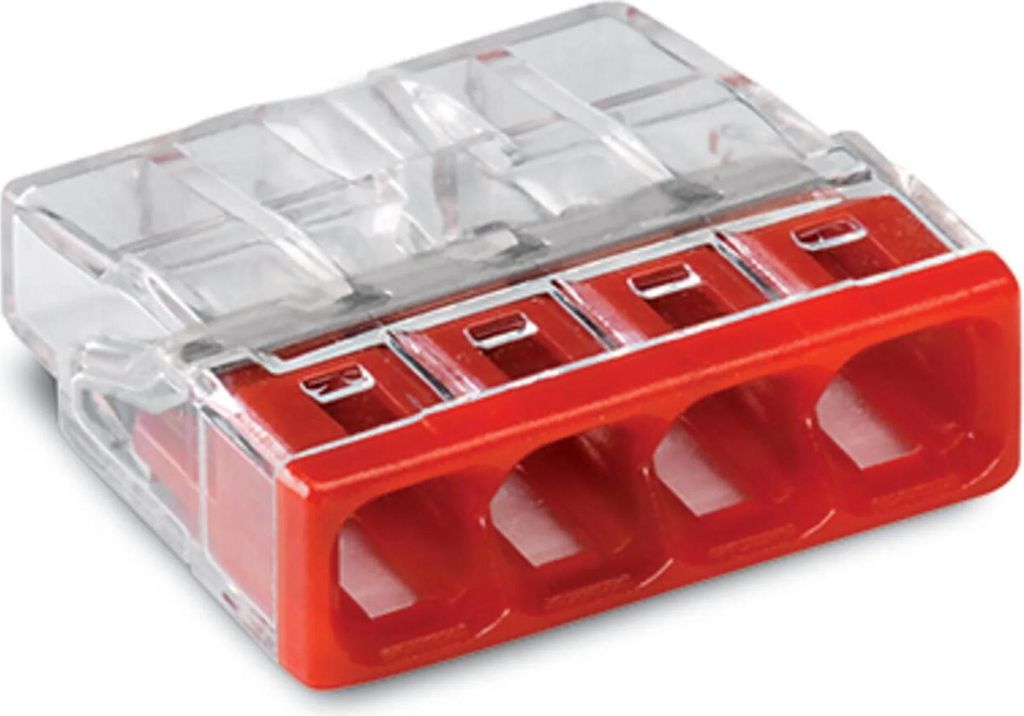

Morsetti per scatole di derivazione COMPACT Serie 2273
Alloggiamento trasparente, con connessione a morsetto per conduttori rigidi, isolato, apertura di prova integrata, omologazione secondo EN 60998, 450 V/4 kV/2, 24A
Opzioni di connessione: 2x0,5-2,5 mm²
| Produttore: WAGO | WAGO |
| Tipo di connessione: | Connessione rapida per l'installazione |
| Serie di connettori: | 2273 |
| Montaggio elettrico: | Terminale a molla |
| Tensione nominale: | 450V |
| Corrente nominale: | 24A |
| Colore: | rosso |
| Numero di vie: | 1 |
| Numero di connessioni: | 4 |
| Lunghezza: | 16.5 mm |
| Larghezza: | 17.8 mm |
| Altezza: | 5.6 mm |
| Sezione del cavo: | 0.5...2,5 mm2 |
- Assicurarsi che non vi sia tensione elettrica prima di iniziare il montaggio o lo smontaggio. - Non utilizzare se l'involucro o l'isolamento sono danneggiati. - Proteggere da umidità, polvere e fluttuazioni eccessive di temperatura. - Per l'installazione e il cablaggio, utilizzare strumenti autorizzati per evitare danni. - Rispettare rigorosamente i valori massimi di corrente e tensione consentiti. - Verificare che tutti i collegamenti siano stretti e sicuri per evitare problemi di contatto. - Non utilizzare in atmosfere potenzialmente esplosive se non espressamente autorizzato. - Smaltire correttamente i vecchi componenti in conformità alle norme vigenti in materia di rifiuti elettronici. - Non smaltire il prodotto nei normali rifiuti domestici; per lo smaltimento corretto, rivolgersi ai centri di riciclaggio o ai punti di raccolta autorizzati.
Morsetto per scatola di derivazione WAGO COMPACT, per conduttori a filo singolo, max. 2,5 mm², 4 conduttori; colore dell'alloggiamento: trasparente, colore del coperchio: arancione, temperatura di esercizio continua: 105 °C, confezione professionale: 100 pezzi
Numero di punti di serraggio
4
Intervallo AWG
16 – 20
Colore
arancione
Adatto per conduttori flessibili
no
Adatto per conduttori solidi
sì
Adatto per conduttori multifilari
no
Sezione del conduttore rigido (monofilare/multifilare)
0,5 – 2,5 mm²
Con leve di azionamento
no
Tensione nominale
450 V
Corrente nominale
24,00 A
Trasparente
sì
Spina di alimentazione - Denominazione del tipo
senza
- morsetto di collegamento rosso-trasparente tra conduttori solidi con 4 punti di connessione
- Tensione nominale: 450 V - Corrente nominale 24 A
- perconduttori solidi con unDiametro del conduttore di 0,5 - 2,5 mm² (18 - 14 AWG)
- Adatto per es: Tende, motori di tapparelle o tende da sole, ventilatori per finestre o bagni, pompe di circolazione, controllo di caldaie o per il collegamento permanente di dispositivi elettrici con cavi di collegamento flessibili
- Per temperature ambiente fino a 60 °C
-----------------------------
Criteri di selezione:
Numero di punti terminali: 4
Colore della custodia: trasparente
Colore del coperchio: rosso
-----------------------------
Categoria di sovratensione: II
Grado di inquinamento: 2
Tensione nominale: 450 V
Corrente nominale: 24 A
Sezione del conduttore solido: 0,5-2,5 mm²/18-14 AWG
Classe di infiammabilità del materiale isolante secondo UL 94: UL 94 V2
Temperatura di esercizio continuo: fino a 105 °C
Temperatura ambiente: 60 °C
Manca la mappatura del campo dati o il valore di ricerca
n.d.
- con codifica a colori e minimo ingombro
- VE 100
- corrente nominale 24A, tensione nominale 450V
- fino al 51% di ingombro in meno
- apertura di prova per tutte le sonde standard
- controllo visivo della posizione grazie all'alloggiamento trasparente
- sezioni di conduttori e percorsi di spelatura a colpo d'occhio
Descrizione
Caratteristiche
| Peso | 1,3 |
| Unità di peso | G |
| Quantità di riferimento del peso | 1 |
| Codice merceologico | 85369010 |
| Corrente nominale | 24 A |
| Tensione nominale | 450 V |
| Colore | trasparente |
| Numero di terminali | 4 |
| Diametro del cavo | - mm |
| Adatto per conduttori solidi | sì |
| Sezione del conduttore flessibile (a trefoli sottili) con puntale | - mm² |
| Sezione nominale | 0.5 - 2,5 mm² |
Parametri di base
Marca
Sezione del cavo: 0,5-2,5 mm²
Numero di circuiti di corrente: 4
Numero di pezzi nella confezione: 1 pezzo.
EAN (GTIN): 4050821027867, 5905884190012
Altri parametri
Tensione nominale: 450,00 V
Corrente massima: 24,00 A
Lunghezza (cm): 0,58
Larghezza: 1,80 mm
Altezza: 1,67 mm
Altre caratteristiche: per filo
Peso (con confezione): 0,100 kg
Codice produttore: 2273-204
WAGO GmbH & Co. KG Morsetto per scatola di derivazione 2273-204 Produttore: WAGO GmbH & Co. KG Denominazione: Morsetto per scatola di derivazione 4x 0,5-2,5 rosso Tipo: 2273-204 Numero di punti di fissaggio: 4 Sezione nominale: 0,5...2,5 mm² Con leve di comando: no Colore: incolore Trasparente: sì Tensione nominale: 450 V Corrente nominale: 24 A Adatto per conduttori solidi: sì Adatto per conduttori flessibili: no Adatto per conduttori a trefoli: no Sezione conduttore rigida (solido/multifilo): 0,5...2,5 mm² Gamma AWG: 14..18WAGO GmbH & Co. KG Morsetto per scatola di derivazione 2273-204: maggiori dettagliCOMPACT morsetto per scatola di derivazione per conduttori rigidi max. 2,5 mm² 4 conduttori Colore della custodia trasparente Colore del coperchio rosso Temperatura ambiente max. 60 °C (T60) 2,50 mm² trasparente Fornito: WAGO GmbH & Co. KG Morsetto per scatola di giunzione 4x 0,5-2,5 rosso 2273-204, unità di imballaggio: 100 pezzi, EAN: 4050821027867
Proprietà: La morsettiera della scatola di giunzione COMPACT è una morsettiera a 4 fili. Caratteristiche tecniche: Numero di poli: 4 Numero di terminali: 4 Numero di potenziali: 1 Colore: grigio Grado di inquinamento: 2 Tensione nominale EN [V]: 450 Tensione nominale impulsiva [kV]: 4 Corrente nominale [A]: 24 Sistema di connessione: PUSH WIRE Tipo di cablaggio: cablaggio laterale Peso [g]: 1.305 Larghezza [mm]: 18 Altezza [mm]: 5,8 Profondità [mm]: 16,7 WA2273204
- WAGO art. 2273-204 - Possibilità di collegare fino a 8 conduttori solidi - Gamma di sezioni: 0,5mm²-2,5mm² - Tensione nominale: 450V - Corrente nominale: 24A - Materiali dei conduttori collegabili: rame, alluminio - Colore: trasparente - Colore del coperchio: rosso
possono essere inseriti fino a 8 conduttori solidi Campo di sezione: 0,5mm²-2,5mm² Tensione nominale: 450V Corrente nominale: 24A Materiali dei conduttori collegabili: rame alluminio Colore: trasparente Colore del coperchio: rosso
L'originale! Morsetti per scatole di derivazione WAGO con connessione a innesto per conduttori solidi. a 4 poli. 0,5...2,5 mm². 24 A/400 V~. Colore rosso/trasparente. 100 pezzi.
- Produttore
- Compatibile con il produttore
- WAGO
- Lunghezza
- 1.7 cm
- Peso
- 0.01 kg
- Contenuto della fornitura
- 1 pezzo
- Numero di pezzi
- 1
- Codice del produttore
- 2273-204
- Codice EAN
- 4050821027867
- Produttore
- Compatibile con il produttore
- WAGO
- Lunghezza
- 1.7 cm
- Peso
- 0.01 kg
- Contenuto della fornitura
- 1 pezzo
- Numero di pezzi
- 1
- Codice del produttore
- 2273-204
- Codice EAN
- 4050821027867
