Ingressi monitor: tipi, caratteristiche e confronto
Vuoi acquistare un nuovo monitor, un nuovo computer o una nuova scheda grafica ma non ti è chiaro quale sia l’ingresso migliore? Ti presentiamo le varie opzioni spiegandoti quale connessione fa al caso tuo.
1. Caratteristiche degli ingressi e differenze
Molti schermi per computer sono dotati di numerose connessioni, necessarie per l’alimentazione elettrica ma anche per la trasmissione di dati video, di musica e di altri segnali. I requisiti per grafica, risoluzione (in pixel) e frequenza dei fotogrammi (in Hertz) variano in base al tipo di utilizzo che intendi fare del monitor (applicazioni Office, streaming, gaming ecc.). Ti presentiamo gli ingressi più importanti con i relativi pro e contro.
Per leggere la descrizione dell’interfaccia che ti interessa, fai clic sul link per accedere al paragrafo corrispondente:
In questa tabella sinottica puoi vedere a colpo d’occhio le risoluzioni e i frame rate appropriati per i vari standard.

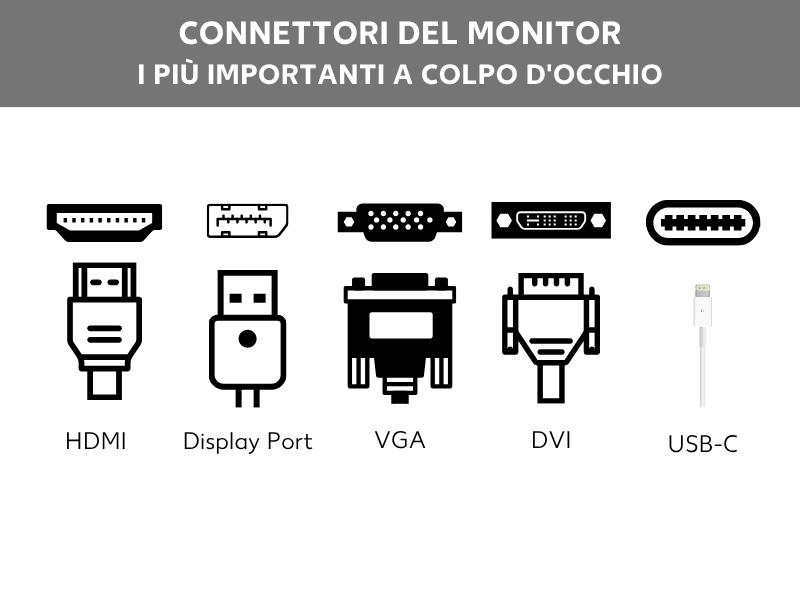

Tutti gli ingressi monitor più importanti a colpo d’occhio
Se il monitor e la scheda grafica hanno ingressi diversi, puoi consultare il capitolo sulla compatibilità per vedere se con un adattatore puoi utilizzarli insieme.
2. Moderni ingressi monitor
In questo capitolo presentiamo i tipi di interfaccia più comuni per la trasmissione di segnali video:
2.1 Interfaccia DVI
DVI è l’acronimo di Digital Visual Interface. È un tipo di interfaccia utilizzato per la trasmissione di segnali video tra la scheda grafica e il monitor. Le interfacce DVI si suddividono in tre categorie:
- DVI-A: A sta per analogico. L’interfaccia DVI-A trasmette solo segnali analogici.
- DVI-D: D sta per digitale. L’interfaccia DVI-D trasmette solo segnali digitali.
- DVI-I: I sta per integrato. L’interfaccia DVI-I implementa sullo stesso connettore segnali analogici e segnali digitali.
Cavi per interfacce DVI: (da sinistra a destra) analogico, digitale, integrato
A loro volta, le interfacce DVI digitali e integrate possono essere Single Link o Dual Link, in base alla massima risoluzione che possono emettere e ricevere.
- Le interfacce DVI Single Link supportano risoluzioni di max 1920 × 1200 pixel con una frequenza di aggiornamento di 60 Hertz.
- Le interfacce DVI Dual Link sono compatibili con risoluzioni fino a 2560 × 1600 pixel e 60 Hertz, oppure con frequenze fino a 144 Hertz nel Full HD.
La differenza tra Single e Dual Link si riconosce dal numero di pin presenti sul connettore, solitamente bianco. I cavi Single Link hanno 18 pin, mentre i cavi Dual Link ne hanno 24.
Conclusione: la massima risoluzione trasmissibile dalle interfacce DVI (DVI-D Dual Link e DVI-I Dual Link) è 2560 × 1600 pixel con una frequenza di aggiornamento di 60 Hertz. Se il PC non dispone di una porta DP (DisplayPort), le interfacce DVI-D Dual Link sono la soluzione più adatta a monitor Full HD da 144 Hertz.
2.2 Interfaccia HDMI
HDMI è l’acronimo di High Definition Multimedia Interface. Gli ingressi HDMI sono lo standard di trasmissione video e audio. Sono presenti su schede grafiche e monitor, ma anche sulla maggior parte dei dispositivi per l’elettronica di intrattenimento, come i televisori, i lettori Blu-ray e le console di gioco.
Anche lo standard HDMI si suddivide in diverse tipologie:
- HDMI 1.4: compatibile con Full HD da 120 Hertz, 4K da 30 Hertz
- HDMI 2.0: compatibile con Full HD da 120 Hertz, 4K da 60 Hertz
- HDMI 2.1: compatibile con 4K da 120 Hertz, 8K da 60 Hertz
Tipico cavo HDMI: piccolo connettore rettangolare con due fessure
Oltre alla trasmissione simultanea di dati video e audio, le connessioni HDMI hanno anche altre funzioni e opzioni. Infatti, possono trasmettere i segnali Ethernet, supportano il rapporto d’aspetto 21:9 e i formati HDR e 3D e consentono la protezione contro la pirateria.HDCP (High-bandwidth Digital Content Protection).
Non è importante solo la connessione HDMI, ma anche il tipo e la classe del cavo, perché influiscono sulla velocità di trasmissione dei dati. In commercio si trovano quattro tipologie di HDMI:
- HDMI Standard
- HDMI High Speed
- HDMI Premium High Speed
- HDMI Ultra High Speed
Quando scegli il cavo, verifica che sia compatibile con le funzioni che desideri (per esempio il 3D).
Conclusione: in funzione dello standard, le connessioni HDMI supportano risoluzioni fino a 8K e 60 Hertz (HDMI 2.1). L’HDMI non trasmette al monitor solo dati immagine, ma anche audio e altri tipi di segnale. È una connessione ideale per l’home cinema e il gaming da televisore. Per frequenze maggiori adatte ai videogiochi, leggi i capitoli relativi a DVI e DisplayPort.
2.3 Interfaccia DP
Per ingresso DP su schermo e scheda grafica si intende DisplayPort. Come l’HDMI, trasmette simultaneamente segnali video e audio. In origine, oltre al DisplayPort vero e proprio, esisteva anche un mini DisplayPort, che poi è evoluto nella connessione Thunderbolt.
L’ingresso DP è simile all’HDMI, ma ha solo una fessura anziché due
Anche il DisplayPort è disponibile in vari modelli, compatibili con frequenze di aggiornamento risoluzioni diverse.
- DisplayPort 1.1: fino a 144 Hertz con Full HD
- DisplayPort 1.2: fino a 144 Hertz con 2K (WQHD/QHD)
- DisplayPort 1.3: fino a 120 Hertz con 4K
- DisplayPort 1.4: fino a 144 Hertz con 4K
- DisplayPort 2.0: fino a 60 Hertz con 8K
Conclusione: il DisplayPort supporta frequenze di aggiornamento e risoluzioni elevate. È la connessione più adatta per giochi con frame rate rapidi e monitor da gaming FreeSync e G-Sync. Se la tua scheda grafica non dispone di ingresso DP, HDMI e DVI possono essere alternative valide in funzione dell’utilizzo che ne intendi fare.
3. Altri standard
Oltre alle connessioni standard per schermi e schede grafiche elencate sopra, i monitor possono avere anche altre interfacce per la trasmissione video e audio o per funzioni speciali. In generale sono meno comuni, ma, in base all’uso previsto, possono influire sulla scelta del monitor. Eccole:
3.1 Interfaccia VGA
Per molto tempo, l’ingresso VGA (acronimo di Video Graphics Array) è stato lo standard base per il collegamento tra scheda grafica e monitor. Oggi è superato ed è in gran parte rimpiazzato da DVI, HDMI e DisplayPort.
La trasmissione analogica è uno dei principali motivi per cui la connessione con questo tipo di connettore D-sub (da tre file, 15 poli e di colore blu) è diventata obsoleta, dato che schede grafiche e monitor funzionano in digitale. Con questo tipo di interfaccia, la scheda grafica deve prima convertire il segnale da digitale ad analogico, che poi viene trasmesso tramite VGA e, una volta ricevuto dal monitor, viene riconvertito da analogico a digitale. In questo processo, ogni volta va persa qualità. L’interfaccia VGA, inoltre, non trasporta segnali audio ma solo video.
Tipico connettore VGA blu
Un vantaggio importante delle connessioni VGA è la trasmissione del segnale via cavo su minimo 15 metri. La qualità dell’immagine, tuttavia, tende a peggiorare con l’aumentare della lunghezza del cavo.
Per fare un confronto, la portata di DisplayPort è di circa 3-5 metri, come per le interfacce DVI e HDMI, salvo se si utilizzano cavi schermati che possono coprire circa 7 metri. È tuttavia sempre possibile inserire degli amplificatori, che consentono di trasmettere i segnali su distanze maggiori.
Conclusione: l’ingresso VGA è uno standard datato che può comportare la perdita di qualità dell’immagine. Questo tipo di interfaccia non trasporta i segnali audio, ma ha il vantaggio che i cavi possono trasmettere segnali su distanze minime di 15 metri.
3.2 Connessioni Composite, S-Video e Component-Video
Questi tipi di connessione sono rari sugli schermi per computer, ma possono essere utili, per esempio, per riprodurre foto e video direttamente dalla macchina fotografica al monitor.
Come riconoscere le connessioni:
- Composite: è costituita da tre connettori rotondi di diverso colore. Giallo per il segnale video, rosso per il segnale audio destro e bianco per il segnale audio sinistro.
- S-Video: è un’unica presa nera con diversi pin.
- Component-Video: detta anche ingresso-uscita componenti. È costituita da tre connettori di diverso colore contrassegnati da lettere corrispondenti al rispettivo cavo RCA (verde Y, azzurro Pb/Cb, rosso Pr/Cr). Pb e Pr si riferiscono al segnale analogico, Cb e Cr al segnale digitale.
Rari, ma pratici: (da sinistra a destra) cavo Composite, S-Video e Component-Video
3.3 Porte USB
Oltre alle porte per il collegamento alla scheda grafica, alcuni monitor hanno anche porte USB che in funzione dell’utilizzo e del modello si distinguono in:
- USB-A: per inserire chiavette USB, mouse, tastiera e altre periferiche
- USB-B: serve per collegare il monitor al PC e poter utilizzare ulteriori porte USB sullo schermo.
- USB-C: è lo standard più recente; può trasmettere segnali e corrente.
Spine versatili: USB-A, USB-B e USB-C (da sinistra a destra)
3.4 Audio/Line
Alcuni monitor, inoltre, hanno anche una porta per cavo jack da 3,6 mm che si utilizza per collegare direttamente al monitor le cuffie o un altoparlante e trasmettere segnali audio. Il vantaggio, in questo caso, è la possibilità di utilizzare un cavo più corto di quello che sarebbe necessario inserire sul retro del computer.
4. Riepilogo e compatibilità
Questa tabella riepiloga le varie interfacce e versioni di interfaccia con le risoluzioni e le frequenze di aggiornamento supportate.
| Interfaccia | Risoluzione massima | Frequenza massima |
|---|---|---|
| DVI Single Link | 1920 × 1200 px | 60 Hz |
| DVI Dual Link | 1920 × 1080 px (2560 × 1600 px) | 144 Hz (60 Hz) |
| HDMI 1.4 | 1920 × 1080 px (3840 × 2160 px) | 120 Hz (30 Hz) |
| HDMI 2.0 | 1920 × 1080 px (3840 × 2160 px) | 120 Hz (60 Hz) |
| HDMI 2.1 | 3840 × 2160 px (7680 × 4320 px) | 120 Hz (60 Hz) |
| DisplayPort 1.1 | 1920 × 1080 px | 144 Hz |
| DisplayPort 1.2 | 2560 × 1440 px | 144 Hz |
| DisplayPort 1.3 | 3840 × 2160 px | 120 Hz |
| DisplayPort 1.4 | 3840 × 2160 px | 144 Hz |
| DisplayPort 2.0 | 7680 × 4320 px | 60 Hz |
| VGA | 2048 × 1536 px | 60 Hz |
Tieni presente che i valori effettivamente ottenibili dipendono da molti fattori, tra cui il modello e la lunghezza del cavo, e altre specifiche.
In alcuni casi puoi collegare il monitor e la scheda grafica anche se hanno ingressi diversi, utilizzando un apposito adattatore che dovrà essere attivo o passivo, dipende dalle connessioni del monitor e della scheda grafica. Ricorda, inoltre, che è importante sapere che tipo di connettore è presente sul monitor e sulla scheda grafica. Infatti, non è possibile collegare un ingresso HDMI (monitor) a un’uscita VGA (scheda grafica), mentre, utilizzando un adattatore, puoi collegare un ingresso VGA a un’uscita HDMI.
La tabella mostra le opzioni di connessione:
| Ingresso (monitor) | Uscita (scheda grafica) |
|---|---|
| DVI Single Link | DVI Single Link (senza adattatore); HDMI; DisplayPort |
| DVI Dual Link | DVI Dual Link (senza adattatore); DisplayPort |
| HDMI | HDMI (senza adattatore); DisplayPort; DVI Single Link; DVI Dual Link |
| DisplayPort | DisplayPort (senza adattatore) |
| VGA | VGA (senza adattatore); HDMI; DisplayPort; DVI Single Link; DVI Dual Link |
5. Conclusioni: che ingressi monitor mi servono?
Per la trasmissione simultanea di segnali video e audio via cavo puoi utilizzare un ingresso DP e un ingresso HDMI. Il DisplayPort (DP) offre una frequenza massima superiore, fino a 144 Hertz, mentre, in base al modello, l’HDMI raggiunge al massimo 120 Hertz. Un’interfaccia DisplayPort può trasmettere solo dati audio e video, invece alcune versioni di HDMI possono trasportare anche altri tipi di segnale. Entrambe le connessioni sono compatibili con alte risoluzioni, fino a 8K.
Una connessione DVI è l’alternativa migliore quando la scheda grafica non ha DisplayPort e HDMI. Anche l’interfaccia DVI consente di trasmettere densità di pixel elevate, fino a 2560 × 1600 pixel.
La connessione VGA è una soluzione da adottare solo in caso di emergenza, perché è uno standard datato che comporta perdita di qualità. La VGA permette solo la trasmissione video, ma su distanze lunghe almeno 15 metri.
Tutti gli ingressi monitor rimanenti servono per altre funzioni.
6. FAQ
Qual è la connessione migliore per i monitor?
Dipende da vari fattori.
- I frame rate più alti sono quelli di DisplayPort (fino a 144 Hz con 4K) e DVI (fino a 144 Hz con Full HD).
- DisplayPort e HDMI supportano la risoluzione più alta (entrambe sono compatibili con risoluzioni fino a 8K).
- Sia DisplayPort sia HDMI trasportano dati audio e video.
Tieni presente che, oltre al tipo di ingresso, sono importanti anche la versione e la compatibilità della scheda grafica. Per aiutarti nella la scelta, nella nostra guida abbiamo raccolto per te tutte le informazioni importanti.
Quale connessione dovrei utilizzare per un monitor a 144 Hz?
Dipende dalla risoluzione che cerchi:
- Un’interfaccia DVI (con Dual Link) offre 144 Hertz con Full HD
- Un’interfaccia DP (DisplayPort) offre 144 Hertz con 4K.
Per conseguire le prestazioni che desideri, verifica l’esatta versione della connessione. Per informazioni dettagliate, consulta la nostra pratica guida.
Quali ingressi monitor sono disponibili in commercio?
Per la trasmissione di segnali video dal computer allo schermo, hai a disposizione soprattutto queste opzioni:
- interfacce DVI
- interfacce HDMI (trasmettono simultaneamente anche l’audio)
- interfacce DisplayPort (trasmettono simultaneamente anche l’audio)
- interfacce VGA (analogiche, sono superate)
Per informazioni dettagliate sulla scelta degli ingressi monitor che rispondono al meglio alle tue esigenze, consulta la nostra pratica guida.
Cos’è meglio, HDMI o DVI?
La risposta a questa domanda dipende da cosa ti serve in concreto. L’interfaccia DVI offre un frame rate massimo più alto, fino a 144 Hertz. L’HDMI, invece, supporta risoluzioni più elevate, fino a 8K, e oltre alle informazioni video può trasmettere anche il segnale audio e altri segnali.
Attualmente i migliori ingressi monitor sono DisplayPort e HDMI. Entrambi trasmettono segnali video e audio, ma differiscono per alcuni dettagli:
- DisplayPort arriva a 144 Hertz (numero di immagini visualizzate al secondo)
- HDMI arriva a 120 Hertz, ma può trasmettere anche altri tipi di segnale, come 3D e Ethernet
I valori raggiunti dipendono dal tipo di versione (1.0, 1.1, 2.0 ecc.), dallo schermo (risoluzione) e dalla scheda grafica.
Lo standard DVI è considerato l’alternativa migliore anche se consente solo la trasmissione di immagini. Tutti gli altri ingressi sono superati.
- DVI: Digital Visual Interface. Interfaccia monitor per la trasmissione di segnali video
- HDMI: High Definition Multimedia Interface. Interfaccia monitor per la trasmissione di segnali video e audio
- HDCP: High-bandwidth Digital Content Protection. Standard per la protezione contro la pirateria.
- DP: DisplayPort. Interfaccia monitor per la trasmissione di segnali video e audio
- VGA: Video Graphics Array. Datata interfaccia monitor analogica per la trasmissione di segnali video
