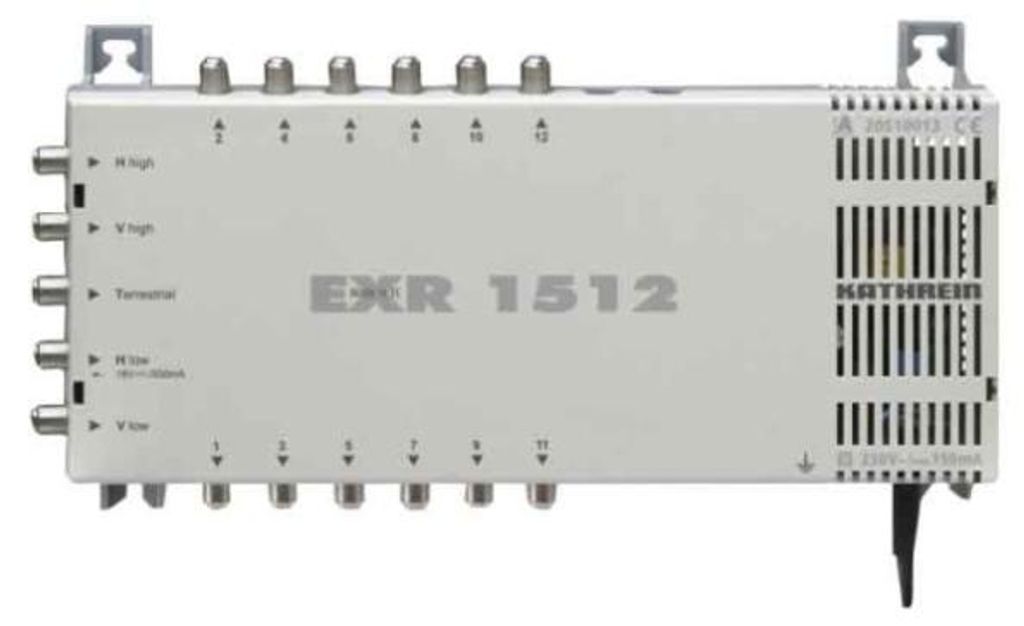

Multiswitch Kathrein EXR 1512 da 5 a 12

Sistema di distribuzione IF satellitare multiswitch Kathrein EXR 1512: distribuzione perfetta del segnale

Con il multiswitch Kathrein EXR 1512, potrete sperimentare una distribuzione del segnale di prima classe per i segnali satellitari e i segnali di ricezione terrestre. Questo multiswitch consente di distribuire quattro livelli satellitari e segnali terrestri a un totale di 12 connessioni, rendendolo ideale per l'uso in case, uffici o altri edifici.

Funzionalità affidabile per i ricevitori gemelli

Il Kathrein EXR 1512 offre la possibilità di utilizzare una sola linea per ricevitore (per i ricevitori gemelli sono necessarie due linee). Inoltre, i ricevitori possono scegliere indipendentemente tra segnali orizzontali/verticali e bassi/alti, il che consente un utilizzo flessibile. La commutazione avviene comodamente tramite il cavo coassiale con frequenza di segnale 14/18 V e 0/22 kHz.

Amplificatore integrato per una qualità ottimale del segnale

Grazie all'amplificatore integrato del Kathrein EXR 1512, si ottiene una bassa attenuazione del collegamento nella gamma satellitare e terrestre. È inoltre integrata una pre-enfasi per equalizzare l'attenuazione del cavo. Ciò significa che la ricezione nella gamma terrestre è possibile anche quando il ricevitore satellitare è spento, il che sottolinea la flessibilità del sistema.

Componenti di alta qualità per un perfetto disaccoppiamento del segnale

Il Kathrein EXR 1512 offre un elevato livello di disaccoppiamento tra le uscite per ridurre al minimo le interferenze e le perdite di segnale. Inoltre, l'opzione di alimentazione remota dell'LNB tramite l'ingresso orizzontale basso consente un utilizzo efficiente. Tutti gli altri ingressi sono privi di tensione e garantiscono quindi un funzionamento sicuro.

Prestazioni eccezionali e convenienza

Il Kathrein EXR 1512 viene fornito con un alimentatore a spina NCF 18 altamente efficiente, che offre anche una protezione EMC integrata. Ciò significa che siete nella posizione ideale per garantire una distribuzione del segnale continua e affidabile senza dover eseguire complessi lavori di installazione.

Gruppo target e campi di applicazione

Il sistema di distribuzione IF satellitare multi-switch EXR 1512 di Kathrein si rivolge a tutti coloro che necessitano di una distribuzione del segnale affidabile ed efficiente per i segnali satellitari e la televisione terrestre. Che si tratti di abitazioni private, aziende commerciali o strutture pubbliche, questo multiswitch convince per la sua potente funzionalità e la semplicità di installazione.

I vantaggi in sintesi

:

• Distribuzione di quattro livelli di segnali satellitari e terrestri su 12 connessioni
• Opzione di selezione indipendente per i ricevitori
• Amplificatore e preenfasi integrati per una qualità ottimale del segnale
• Opzione di alimentazione remota LNB ed elevato disaccoppiamento tra le uscite
• Alimentatore plug-in ad alta efficienza con protezione EMC integrata

Suggerimento: provate voi stessi le prestazioni del multiswitch Kathrein EXR 1512 e sperimentate la perfetta distribuzione del segnale per i vostri segnali di ricezione satellitare e terrestre. Sfruttate le numerose possibilità di questo multiswitch per un'installazione professionale e una qualità del segnale di prima classe.

Istruzioni di sicurezza:

Assicurarsi che tutti i componenti siano installati e collegati secondo le istruzioni del produttore. Osservare inoltre le norme di sicurezza locali e proteggere l'apparecchio dall'umidità e dalla polvere per garantirne una lunga durata

• Per la distribuzione di quattro livelli satellitari e di segnali terrestri a 12 connessioni È necessaria una sola linea per ogni ricevitore (due linee per ricevitori gemelli)
• La commutazione avviene tramite il cavo coassiale con una frequenza di segnale di 14/18V e 0/22 kHz
• Con amplificatore integrato per una bassa attenuazione del collegamento nella gamma satellitare e terrestre Pre-fase integrata per equalizzare l'attenuazione del cavo
• Ricezione della gamma terrestre possibile anche quando il ricevitore satellitare è spento
• Alimentatore a spina NCF 18 ad alta efficienza con protezione EMC integrata

Multiswitch da 5 a 12; 47-862/4 x 950-2150 MHz;
connessioni F; alimentatore integrato: 18 V/550 mA;
Attenuazione connessioni: SAT 12-7 dB/Terr. 8-4 dB;
Disaccoppiamento: H/V 25 dB, Out/Out 25 dB;
Controllo: V/H 11-14,5/16-19 V, Low/High 0/22 kHz
.Utilizzabile con UAS 484 e UAS 584

• Multiswitch da 5 a 12
• 47-862/4 x 950-2150 MHz
• alimentatore integrato

• Ingresso di controllo vert./horiz. V 12-14,5/16-19
• Controllo banda bassa/alta kHz 0/22
• Consumo di corrente/partecipante mA
• Tensione d'ingresso nominale V 198-253
• Potenza d'ingresso nominale
• (max./solo con UAS 484) W 14/6,5
• Tensione secondaria ³) V 18
• Max. Corrente totale di alimentazione remota ³) mA 550
• Classe di protezione/tipo di protezione II (isolato)/IP 30
• Temperatura ambiente ammessa °C da - 20 a + 55
• Connessioni Connettori F
• Dimensioni (L x A x P) mm 215 x 148 x 43 295 x 148 x 43
• Unità di imballaggio/peso Pz/kg 1 (10)/0,65 1 (10)/1,0

Multiswitch compatto, ingressi: 5, uscite: 12, attenuazione di connessione/disaccoppiamento 12 dB SAT, attenuazione di connessione meno 7 dB SAT, attenuazione di connessione 8 dB terrestre, attenuazione di connessione meno 4 dB terrestre, alimentatore integrato

Multiswitch per la distribuzione di 4 livelli satellitari e di segnali terrestri, è necessaria una sola discesa per ogni ricevitore, opzione di selezione orizzontale/verticale, bassa/alta indipendente da ciascun ricevitore, amplificatore integrato, preenfasi integrata per l'equalizzazione dell'attenuazione dei cavi, elevato disaccoppiamento tra le uscite, opzione di alimentazione remota tramite l'ingresso basso orizzontale, basso consumo energetico, per installazione interna

KATHREIN EXR 1512 - Multischalter für Satellitensignal (20510013)

Informazioni brevi: KATHREIN EXR 1512 - Multiswitch per segnale satellitare Gruppo Accessori Produttore KATHREIN-Werke Produttore Art. No. 20510013 Modello EXR 1512 EAN/UPC 4021121448706 Descrizione del prodotto: KATHREIN EXR 1512 - Multiswitch per segnale satellitare Tipo di prodotto Multiswitch per segnale satellitare Dimensioni (larghezza x profondità x altezza) 29,5 cm x 14,8 cm x 4,3 cm Descrizione dettagliata Generale Tipo di prodotto Multiswitch per segnale satellitare Larghezza 29,5 cm Profondità 14,8 cm Altezza 4,3 cm

>In evidenza- Multiswitch da 5 a 12- 47-862/4 x 950-2150 MHz- Connessioni F- Alimentatore integrato: 18 V/550 mA- Attenuazione di connessione: SAT 12-7 dB/Terr. 8-4 dB- Disaccoppiamento: H/V 25 dB, uscita/uscita 25 dB- Controllo: V/H 11-14,5/16-19 V, Low/High 0/22 kHz
