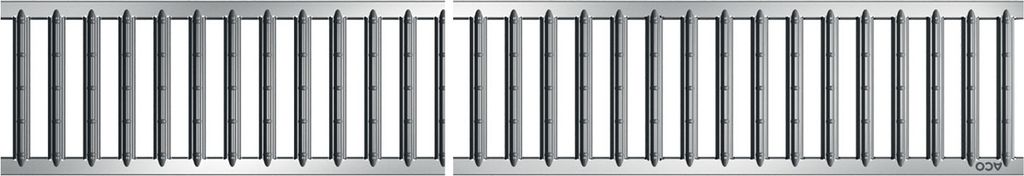

ACO Self ® Entwässerung Baukasten Stegrost Stahl vz.0,5m

Drenaggio ACO Self® - sistema modulare

Il sistema modulare del drenaggio ACO Self® combina la massima qualità con un design di alto livello. Tutti i canali e le griglie possono essere combinati a piacere. Le coperture delle griglie possono essere calpestate dalle auto e soddisfano i requisiti intorno alla casa. Le diverse superfici si adattano a pavimentazioni di alta qualità e offrono un'ampia gamma di opzioni di design.

Corpi di canale in calcestruzzo polimerico - Euroline

Vantaggi del prodotto

• Corpo canale in calcestruzzo polimerico
• Con sezione trasversale a V
• Sezione libera del canale
• Chiusura della griglia senza viti
• Sigillabile secondo la norma DIN EN 1433

Informazioni sul prodotto

• Conforme alla direttiva sui prodotti da costruzione
• Quando si combinano canale e griglia, il prodotto con la capacità di carico inferiore determina la classe massima nell'applicazione
• Classe del corpo del canale max. B 125
• Larghezza nominale 100 mm

Dimensioni

• Lunghezza 1000 [mm], larghezza 118 [mm], altezza 97 [mm]
• Lunghezza 500 [mm], larghezza 118 [mm], altezza 97 [mm]

Corpo del canale in calcestruzzo polimerico - Euroline con raccordo

Vantaggi del prodotto

• Corpo canale in calcestruzzo polimerico
• Con sezione trasversale a V
• Sezione libera del canale
• Chiusura della griglia senza viti
• Sigillabile secondo la norma DIN EN 1433

Informazioni sul prodotto

• Conforme alla direttiva sui prodotti da costruzione
• Quando si combinano canale e griglia, il prodotto portante inferiore determina la classe massima nell'applicazione
• Classe del corpo del canale max. B 125
• Larghezza nominale 100 mm
• elemento di canale da 1 m con raccordo DN 100 stampato per il collegamento alla tubazione interrata
• Sifone per odori con sifone a foglia integrato installabile in un secondo momento

Dimensioni

• Lunghezza 1000 [mm], larghezza 118 [mm], altezza 97 [mm]

Cassetta di ingresso senza griglia


Vantaggi del prodotto

• Corpo del canale in calcestruzzo polimerico
• Con sezione trasversale a V
• Sezione libera del canale
• Chiusura della griglia senza viti
• Sigillabile secondo la norma DIN EN 1433

Informazioni sul prodotto

• Conforme alla direttiva sui prodotti da costruzione
• Quando si combinano canale e griglia, il prodotto portante inferiore determina la classe massima nell'applicazione
• Classe del corpo del canale max. B 125
• Larghezza nominale 100 mm
• cassetta di ingresso da 0,5 m con secchio per fanghi integrato per una facile pulizia
• Trappola per odori utilizzabile come opzione
• Apertura di scarico DN 100
• Non adatto al canale piatto Euroline 60

Dimensioni

• Lunghezza 500 [mm], larghezza 118 [mm], altezza 300 [mm]

Corpo del canale in plastica - esalina


Vantaggi del prodotto

• Corpo del canale in plastica (PP)
• Bordo in gesso
• Sezione libera del canale
• Blocco della griglia senza viti
• Protezione contro lo scivolamento e lo spandimento

Informazioni sul prodotto

• Conforme alla direttiva sui prodotti da costruzione
• Quando si combinano canale e griglia, il prodotto con la capacità di carico inferiore determina la classe massima nell'applicazione
• Classe del corpo canale max. auto transitabile
• La guida di taglio consente di segare elementi da mezzo metro
• 8 punti di connessione a bussola per il collegamento di scarico verticale
• Istruzioni di installazione direttamente su ogni canale

Dimensioni

• Lunghezza 1000 [mm], larghezza 129 [mm], altezza 80 [mm]

Griglie standard

Informazioni sul prodotto

• Quando si combinano un canale e una griglia, il prodotto portante inferiore determina la classe massima dell'applicazione

Griglia a maglie 30/10:

Griglia a barre:

Griglia in ghisa:

Pannello terminale combinato:

• per l'inizio e la fine della grondaia
• in polipropilene
• senza raccordo
• Colore: nero

Adatto solo per Hexaline, Hexaline 2.0 ed Euroline.

Parete terminale:

• per l'estremità della grondaia
• in polipropilene
• con raccordo DN 100
• Colore: nero

Adatto solo per Hexaline, Hexaline 2.0 ed Euroline.

Raccordo di scarico verticale:

• per attacco DN 100
• Colore: nero

Adatto solo per Hexaline e Hexaline 2.0.
