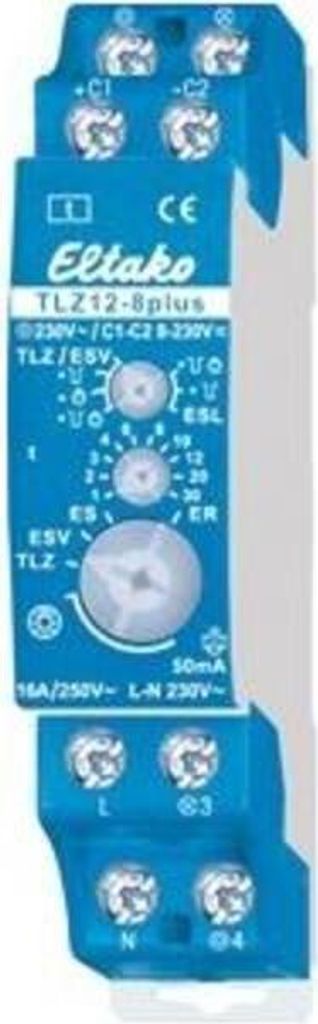

ELTAKO Interruttore temporizzato per luci scale, 1 contatto di chiusura, 16 A, 250 V CA, 1 pz.

Eltako Interruttore orario per scale TLZ12-8plus

Produttore:Eltako
Denominazione:Interruttore orario per scale
Tipo:TLZ12-8plus
Funzione:elettronico con preallarme di spegnimento
Tipo di montaggio:Guida DIN
Larghezza in unità di passo:1
Profondità di installazione:58 mm
Numero di contatti come contatti NA:1
Tensione di controllo 1:230 V
Tipo di tensione di controllo 1:AC
Frequenza dellatensione di controllo 1:50 Hz
Tensione di controllo 2:8. .230 V Tipo di tensione di controllo 2:8. .230 V Tipo di tensione dicontrollo 2:8..230 V
Tipo di tensione di controllo 2:AC/DC
Corrente nominale di commutazione: 1,6 A
Ritardo di rilascio: 1... 12 min 12 min
Corrente della lampada a bagliore a pulsante:50 mA
Tipo di circuito:circuito a 3 e 4 fili
Preavviso di spegnimento:sfarfallio
Funzione di sovracorrente selezionabile:sì
Post-commutazione:può essere post-commutata + luce continua + prolungamento del tempo
Tensione di alimentazione:230 V
Tipo di tensione di alimentazione:CA
Carico max. Carico massimo della lampada a incandescenza: 400 W
Carico massimo dellalampada a fluorescenza(compensazione in parallelo): 400 W.Carico massimo lampade fluorescenti (compensato in parallelo): 400 VA
Max. Capacità di commutazione LED:200 W
Consumo di energia:600 W

Interruttore orario scale Eltako TLZ12-8plus: Ulteriori dettagli

1 Contatto NA non a potenziale zero 16A/250V AC, 230V Lampade LED fino a 600W, ESL fino a 200W, lampade a incandescenza fino a 2300W. Tensione di controllo 230V e/o 8..230V UC. Preavviso di spegnimento e accensione permanente della luce a pulsante. Perdita in stand-by di soli 0,7 watt. Con ottimizzazione ESL e multifunzione. Dispositivo di montaggio su guida DIN per guida DIN-EN 60715 TH35. 1 unità di passo = 18 mm di larghezza, 58 mm di profondità. Commutazione a contatto zero-crossing per proteggere i contatti e le lampade. L'elettronica silenziosa non disturba l'orecchio più sensibile, a differenza di molti motori sincroni con ingranaggi meccanici. Grazie all'utilizzo di un relè bistabile, non si verificano perdite di potenza o riscaldamento della bobina anche quando è accesa. Dopo l'installazione, attendere la breve sincronizzazione automatica prima di collegare il carico commutato alla rete. Tensione di controllo, alimentazione e commutazione 230V. Inoltre, con tensione di controllo universale isolata galvanicamente 8..230V UC. Per i circuiti a 3 e 4 fili, commutabile a valle, con illuminazione del tetto per i circuiti a 4 fili. Rilevamento automatico del tipo di circuito. Corrente delle lampade a incandescenza fino a 50 mA, a seconda della tensione di accensione delle lampade a incandescenza. Impostazione precisa del tempo da 1 a 30 minuti con scala dei minuti. Interruttore luminoso permanente con interruttore rotante di grandi dimensioni. Dopo un'interruzione di corrente nell'impostazione della funzione TLZ, l'illuminazione si riaccende se il tempo non è ancora trascorso. Con doppio attacco per pulsante e lampada, in modo da poter collegare sia la parte superiore che quella inferiore o solo quella inferiore. Quando si attiva il preallarme di spegnimento, l'illuminazione lampeggia circa 30 secondi prima dello scadere del tempo e per un totale di 3 volte a intervalli sempre più brevi. Quando la luce permanente a pulsante è accesa, è possibile impostare la luce permanente premendo per più di 1 secondo, che si spegne automaticamente dopo 60 minuti, oppure spegnerla premendo per più di 2 secondi. Se la luce permanente a pulsante e il preallarme di spegnimento sono attivati, il preallarme di spegnimento viene emesso solo dopo lo spegnimento della luce permanente. Se le lampade a risparmio energetico ESL sono accese in tutto o in parte, impostare il preallarme di spegnimento e la luce permanente a pulsante sul lato destro ESL dell'interruttore rotante. Entro il primo secondo dall'accensione o dalla riaccensione, il tempo delle funzioni TLZ può essere prolungato premendo brevemente il pulsante fino a 3 volte (pompaggio). Ogni pressione del pulsante aggiunge 1 tempo al tempo impostato. Con multifunzione: può essere commutato sulle funzioni ES (interruttore a impulsi), ER (relè) e ESV (interruttore a impulsi con ritardo di rilascio). Nella funzione ESV, i tempi (t) impostabili con il selettore centrale corrispondono ai seguenti valori: 1 = 2 min, 2 = 5 min, 3 = 10 min, 4 = 15 min, 6 = 25 min, 8 = 35 min, 10 = 45 min, 12 = 60 min, 20 = 90 min, 30 = 120 min. Allo scadere del tempo di ritardo impostato, il sistema si spegne automaticamente se non è stato impartito il comando di spegnimento manuale. Il preallarme di spegnimento e la luce permanente a pulsante possono essere attivati anche con ESV. La luce permanente dimenticata si spegne dopo 2 ore. Dispositivo di montaggio su guida DIN per installazione su guida DIN-EN 60715 TH35. 1 unità di divisione = 18 mm di larghezza, 58 mm di profondità. Commutazione dei contatti in zero crossing per proteggere i contatti e le lampade. L'elettronica silenziosa non disturba l'orecchio più sensibile, a differenza di molti motori sincroni con ingranaggi meccanici. Grazie all'utilizzo di un relè bistabile, non si verificano perdite di potenza o riscaldamento della bobina anche quando è accesa. Dopo l'installazione, attendere la breve sincronizzazione automatica prima di collegare il carico commutato alla rete. Tensione di controllo, alimentazione e commutazione 230 V. Inoltre, con tensione di controllo universale isolata galvanicamente 8..230 V UC. Per i circuiti a 3 e 4 fili, commutabile a valle, con illuminazione del tetto per i circuiti a 4 fili. Rilevamento automatico del tipo di circuito. Corrente delle lampade a incandescenza fino a 50 mA, a seconda della tensione di accensione delle lampade a incandescenza. Impostazione precisa del tempo da 1 a 30 minuti con scala dei minuti. Interruttore luminoso permanente con grande commutatore rotante. Dopo un'interruzione di corrente nell'impostazione della funzione TLZ, l'illuminazione si riaccende se il tempo non è ancora trascorso. Con doppio attacco per pulsante e lampada, in modo da poter collegare sia la parte superiore che quella inferiore o solo quella inferiore. Quando si attiva il preallarme di spegnimento, l'illuminazione lampeggia circa 30 secondi prima dello scadere del tempo e per un totale di 3 volte a intervalli sempre più brevi. Quando la luce permanente a pulsante è accesa, è possibile impostare la luce permanente premendo per più di 1 secondo, che si spegne automaticamente dopo 60 minuti, oppure spegnerla premendo per più di 2 secondi. Se la luce permanente a pulsante e il preallarme di spegnimento sono attivati, il preallarme di spegnimento viene emesso solo dopo lo spegnimento della luce permanente. Se le lampade a risparmio energetico ESL sono accese in tutto o in parte, impostare il preallarme di spegnimento e la luce permanente a pulsante sul lato destro ESL dell'interruttore rotante. Entro il primo secondo dall'accensione o dalla riaccensione, il tempo delle funzioni TLZ può essere prolungato premendo brevemente il pulsante fino a 3 volte (pompaggio). Ogni pressione del pulsante aggiunge 1 tempo al tempo impostato. Con multifunzione: può essere commutato sulle funzioni ES (interruttore a impulsi), ER (relè) e ESV (interruttore a impulsi con ritardo di rilascio). Nella funzione ESV, i tempi (t) impostabili con il selettore centrale corrispondono ai seguenti valori: 1 = 2 min, 2 = 5 min, 3 = 10 min, 4 = 15 min, 6 = 25 min, 8 = 35 min, 10 = 45 min, 12 = 60 min, 20 = 90 min, 30 = 120 min. Allo scadere del tempo di ritardo impostato, il sistema si spegne automaticamente se non è stato impartito il comando di spegnimento manuale. Il preallarme di spegnimento e la luce permanente a pulsante possono essere attivati anche con ESV. La luce permanente dimenticata si spegne dopo 2 ore.

Fornito con: Interruttore orario scale Eltako TLZ12-8plus, unità di imballaggio: 1 pz, EAN: 4010312401613

- Contatto NA non a potenziale zero 16A/250V AC - lampade a incandescenza fino a 2.300 watt - lampade a risparmio energetico e LED fino a 200 watt - preallarme di spegnimento e pulsante di accensione della luce continua - con ottimizzazione ESL e multifunzione - commutazione dei contatti in zero crossing per proteggere i contatti e le lampade - unità di graduazione: 1 - IP20 - tensione nominale: 8-230V - LxP: 85x58x18mm - materiale: plastica - colore: blu

Interruttore orario per scale ELTAKO TLZ12-8PLUS 250V fino a 2300W TLZ12-8PLUS (23100832)
