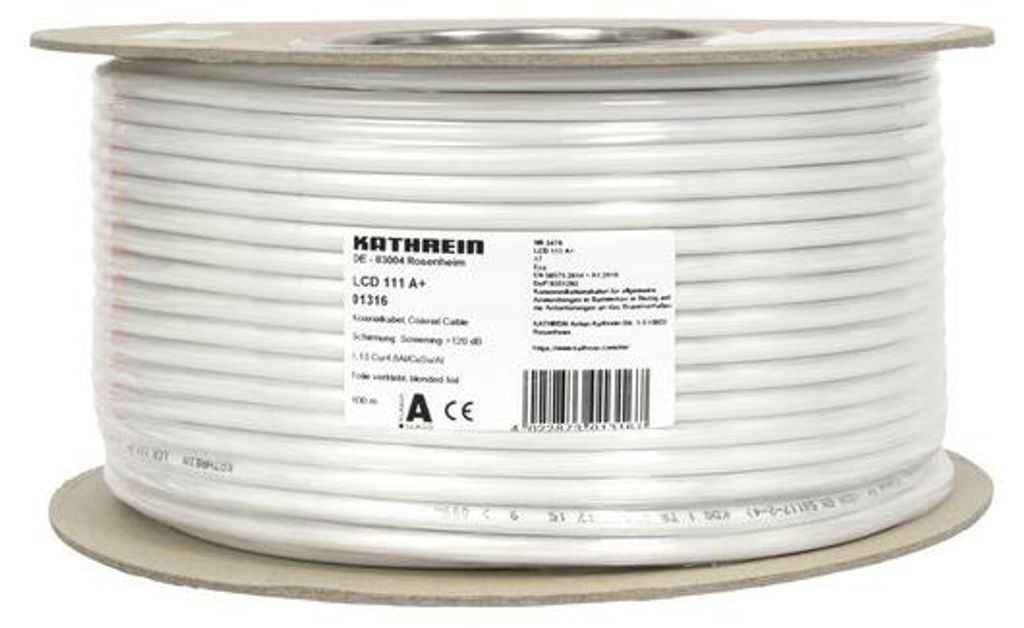

Kathrein LCD 111 A+ 100m cavo coassiale unidirezionale bobina bianco

• cavo coassiale Cell-PE schermato a 3 vie
• Dimensioni: Interno 1,13 mm Cu, isolamento 4,8 mm Cell-PE
• Rivestimento esterno 6,9 mm PVC
• Attenuazione: 50MHz - 4dB, 450MHz - 12dB, 2400MHz - 31dB
• Rapporto di schermatura: 30-1000Hz >110dB, 1000-2400Hz >105dB

• Rivestimento esterno mm 6,9 PVC bianco 6,8 nero ¹) 10,4 nero ¹) 10,4 PE nero
• Contenuto di rame kg/km 23,0 23,0 38,0 38,0
• Raggio di curvatura mm > 40 > 35 > 50 > 50
• Fattore di accorciamento 0,84 0,85 0,83 0,83
• Attenuazione a 5 MHz dB/100 m 1 1 1 1 1 1
• Attenuazione a 50 MHz dB/100 m 4 4 3 3
• Attenuazione a 100 MHz dB/100 m 6 6 4 4
• Attenuazione a 200 MHz dB/100 m 8 8 5 5
• Attenuazione a 300 MHz dB/100 m 10 10 7 7
• Attenuazione a 450 MHz dB/100 m 12 12 9 9
• Attenuazione a 800 MHz dB/100 m 17 17 12 12 12
• Attenuazione a 1000 MHz dB/100 m 19 19 14 14
• Attenuazione a 1350 MHz dB/100 m 23 22 17 17
• Attenuazione a 1750 MHz dB/100 m 26 25 20 20
• Attenuazione a 2050 MHz dB/100 m 29 28 21 21
• Attenuazione a 2400 MHz dB/100 m 31 30 24 24
• Perdita di ritorno 5-470 MHz dB > 26 > 26 > 26 > 23 > 23
• Perdita di ritorno 470-862 MHz dB > 23 > 23 > 23 > 20 > 20
• Perdita di ritorno 862-2150 MHz dB > 20 > 20 > 20 > 18 > 18
• stenza CC Ohm/km
• Attenuazione di schermatura 30-1000 MHz dB > 110 > 90 > 90 > 90
• Attenuazione di schermatura 1000-2400 MHz dB > 105 > 90 > 90 > 90
• stenza di accoppiamento 5-30 MHz mOhm/m
• Carico di incendio MJ/m 0,68 0,67 1,7 1,7
• Temperatura ambiente permessa °C -25 a +70 -25 a +70 -25 a +70 -25 a +70 -25 a +70 -25 a +70

Kathrein LCD 111 A+ Cavo coassiale 100m bobina unidirezionale bianco
Conduttore interno: 1,13 mm Cu, guaina esterna: 7 mm PVC bianco, efficacia di schermatura: 120 dB, 17,8 dB/100 m (860 MHz)

• Lamina del conduttore esterno incollata all'isolamento per facilitare l'installazione del connettore
• Valori di schermatura più elevati rispetto a quelli richiesti dalla classe A, quindi maggiore protezione contro le interferenze elettromagnetiche, in particolare per le applicazioni con percorso di ritorno

Altre caratteristiche

• Impedenza: 75 Ω
• Isolamento in mescola di PE stente all'invecchiamento, espanso a iniezione di gas
• Adatto alla televisione digitale e all'HDTV senza limitazioni
• Marcatura metrica per l'identificazione della lunghezza e del cavo
• Senza piombo e senza silicone, quindi rispettoso dell'ambiente
• Soddisfa i requisiti della norma EN 50117 (cavi) e della norma EN 50173 (sistemi di cavi di comunicazione neutri per l'utente)

Conduttore interno mm: 1,13 Cu
Conduttore esterno mm: 5,3 2 x Al/pet/Al foil1 x CuSn braiding
Isolamento mm: 4,8 PEE/PH
Guaina esterna mm: 6,9 PVC bianco
Raggio di curvatura mm: > 40
Fattore di accorciamento: 0,84
Attenuazione db/100m:
a 5 MHz: 1.0
a 50 MHz: 4,1
a 100 MHz: 5,7
a 450 MHz: 12,0
a 860 MHz: 17,8
a 1000 MHz: 19,3
a 2150 MHz: 29,3
a 2400 MHz: 31.0
Perdita di ritorno 5-470 MHz: >26db
Perdita di ritorno 470-862 MHz: >25db
Perdita di ritorno 862-1000 MHz: >23db
Perdita di ritorno 1000-2150 MHz: >20db
stenza CC Ω/km: <29
Attenuazione di schermatura 30-1000 MHz: >120db
Attenuazione di schermatura 1000-2400 MHz: >105db
stenza di accoppiamento 5-30 MHz mΩ/m: < 0,9 (5-7 MHz < 1,5 mΩ/m)
Carico di fuoco MJ/m: 0.68
Temperatura ambiente ammissibile ¦deg,C: da -25 a +70

Funzioni
Lunghezza del cavo : 100 m
Colore del prodotto : Bianco
stenza : 75 Ohm
Materiale del rivestimento : Cloruro di polivinile (PVC)
Materiale del conduttore : Rame

Condizioni operative
Intervallo di temperatura operativa : -25 - 70 °C





Cavo coassiale Kathrein LCD 111 A+/100m Eca Produttore: Kathrein Designazione: Cavo coassiale 130 dB, A++ Tipo: LCD 111 A+/100m Eca Diametro conduttore interno: 1,1 mm Materiale conduttore interno: Rame Superficie conduttore interno: nudo Classe conduttore interno: Cl.1 : solido Diametro conduttore esterno: 6,9 mm Materiale conduttore esterno: Rame Superficie conduttore esterno: stagnato Forma conduttore esterno: Dielettrico: Polietilene espanso (Foam PE) Numero di strati di schermatura: 3 Armatura: no Materiale della guaina: Cloruro di polivinile (PVC) Materiale della guaina: altro Colore della guaina: bianco Classe di comportamento al fuoco secondo la norma EN 13501-6: Eca Classe di sviluppo del fumo secondo EN 13501-6: nessuna Classe di comportamento al gocciolamento secondo EN 13501-6: nessuna Classe di sviluppo acido secondo EN 13501-6: nessuna Esente da alogeni secondo EN 60754-1/2: no stente ai raggi UV: sì Impedenza caratteristica: 75 Ohm Diametro esterno ca.7 mm Raggio di curvatura minimo consentito, inserto flessibile con guida forzata: 70 mm Raggio di curvatura minimo consentito, inserto flessibile con guida forzata: 70 mm raggio di curvatura minimo consentito, uso flessibile/movimento libero: 45 mm Raggio di curvatura minimo consentito, uso stazionario/installazione fissa: 35 mm Adatto per l'installazione nel terreno: no Temperatura esterna ammissibile del cavo durante l'installazione/la movimentazione: -25...55 °C Temperatura esterna ammissibile del cavo dopo l'installazione senza vibrazioni: -40...70 °C Peso: 51 kg/kmCavo coassiale Kathrein LCD 111 A+/100m Eca: ulteriori dettagliCavo coassiale, BauPVO EN 50575-Eca, bobina unidirezionale da 100 m, 6,9 mm, PVC bianco, classe di schermatura tipica 130 dB, classe di schermatura A Plus Plus, marcatura al metro, costruzione tipica 1,13 Cu 4,8 Al CuSn Al, incollato su lamina, approvazione KDG Vodafone Fornito con: Cavo coassiale Kathrein 130 dB, A++ LCD 111 A+/100m Eca, unità di imballaggio: 100 metri, EAN: 4021121531460

Kurzinfo: KATHREIN LCD 111 A+ - Cavo Bulk - 100 m - Coax - bianco Gruppo Cavo Produttore KATHREIN-Werke Produttore Art. No. 21510025 Modello LCD 111 A+ EAN/UPC 4021121531460 Descrizione del prodotto: KATHREIN LCD 111 A+ - Cavo Bulk - 100 m Cavo Bulk Tecnologia Coax Lunghezza 100 m Caratteristiche stenti ai raggi UV Descrizione dettagliata Tipo di cavo Bulk Tecnologia Coax Materiale della guaina del cavo PVC Materiale della schermatura Foglio di alluminio-poliestere con treccia di rame stagnato Impedenza 75 Ohm Lunghezza 100 m Caratteristiche stenti ai raggi UV Colore Bianco

9 mm Materiale della guaina Polivinilcloruro (PVC) Colore Guaina bianca Cavo bianco Impedenza 75 Ohm Diametro esterno 6,9 mm Materiale della guaina Cloruro di polivinile (PVC) Colore Guaina del cavo Bianco Materiale del conduttore Rame Dimensioni del conduttore 1,13 mm Diametro esterno Isolamento 4,8 mm Condizioni di funzionamento Intervallo di temperatura di esercizio 25 - 70 °C
