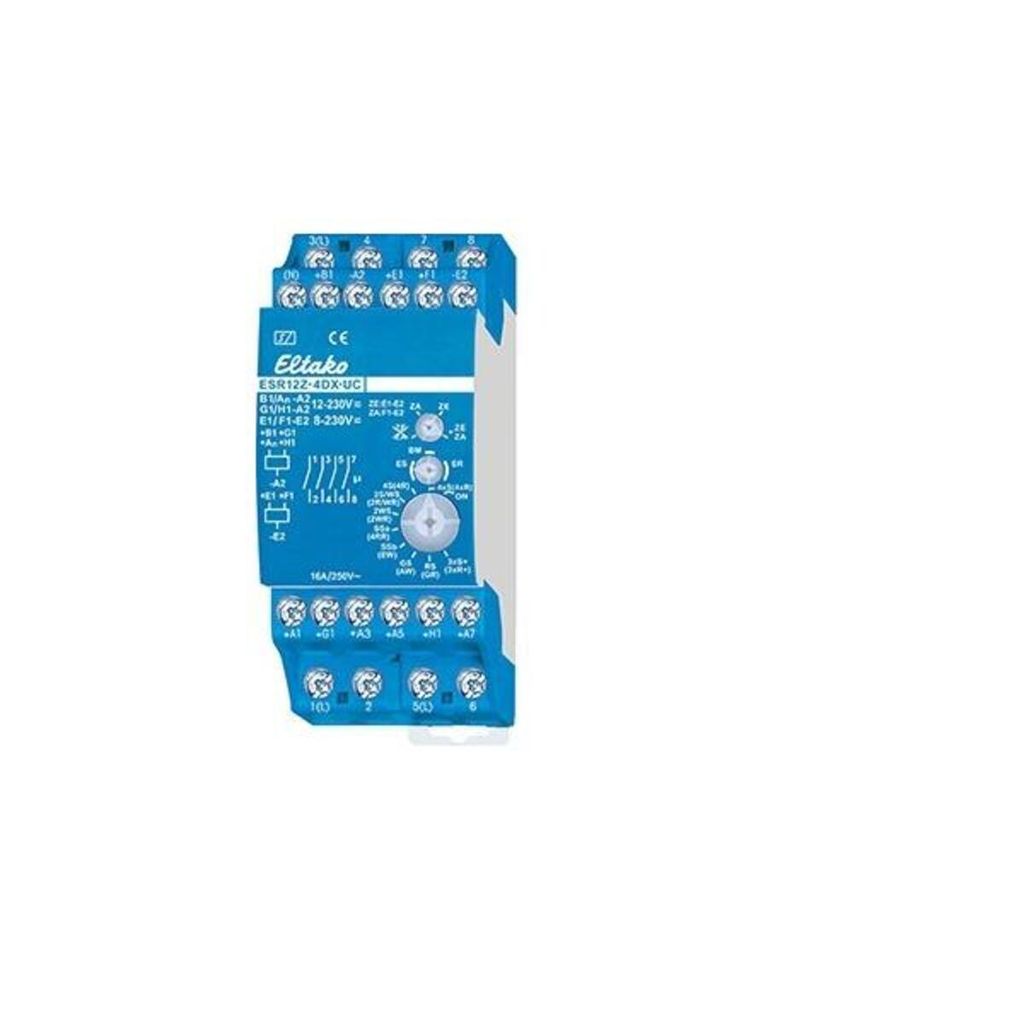

Interruttore a impulsi ESR12Z-4DX-UC (21400301)

Interruttore a impulsi Eltako ESR12Z-4DX-UC

Produttore:Eltako
Denominazione:interruttore a impulsi
Tipo:ESR12Z-4DX-UC
Funzione:elettronica per controllo centrale
Tipo di montaggio:guida DIN
Larghezza in unità:1
Profondità di montaggio:58 mm
Numero di contatti come contatto NA:1
Tensione di controllo 1:12...230 V Tipo di tensione di controllo 1:AC Frequenza della tensione di controllo 2:10..230 V Tipo di tensione di controllo 1:AC Frequenza della tensione di controllo 1:50 Hz Tensione di controllo 2:10..230 V Tipo di tensione di controllo 2:DC Frequenza della tensione di controllo 2:50 Hz..230 V
Tipo di tensione di controllo 1:AC
Frequenza della tensione di controllo 1:50 Hz
Tensione di controllo 2:10..230 V
Tipo di tensione di controllo 2:DC
Frequenza della tensione di controllo 2:50 Hz
Corrente di commutazione nominale:16 A
Tensione di alimentazione:230 V
Tipo di tensione di alimentazione:AC/DC
Max. Carico massimo della lampada a incandescenza: 2000 W
Carico massimo dellalampada fluorescente: 1000 VA.Carico massimo della lampada fluorescente: 1000 VA
Carico massimo della lampada fluorescente (circuito duo): 2000 W Carico lampade fluorescenti (circuito duo): 1000 VA
Carico massimo lampade fluorescenti (compensazione in parallelo): 1000 VA Carico lampade fluorescenti (compensato in parallelo): 500 VA
Max. Corrente di commutazione (cos phi 0,6):8 A
Adatto al funzionamento manuale:no

Interruttore a impulsi Eltako ESR12Z-4DX-UC: maggiori dettagli

Con 4 contatti indipendenti, 1 contatto NA ciascuno a potenziale zero 16A/250V AC, 230V Lampade LED fino a 600W, lampade a incandescenza 2000W. Perdita in stand-by di soli 0,03-0,4 watt. Dispositivo di montaggio su guida DIN per montaggio DIN-EN 60715 TH35. 2 unità di passo = 36 mm di larghezza, 58 mm di profondità. Grazie alla tecnologia duplex (DX) brevettata da Eltako, 3 dei 4 contatti normalmente privi di potenziale possono ancora commutare in zero crossing quando si commuta una tensione di 230V AC 50Hz, riducendo così drasticamente l'usura. A tal fine, è sufficiente collegare il conduttore N al terminale (N) e i conduttori esterni a 1(L), 3(L) o 5(L). In questo modo si ottiene una perdita aggiuntiva in standby di soli 0,1 watt. Se il contatto viene utilizzato per controllare dispositivi di commutazione che non commutano a loro volta in zero crossing, (N) non deve essere collegato, poiché il ritardo di chiusura aggiuntivo avrebbe l'effetto opposto. Tensione di controllo universale locale 8...230V UC. Con ingressi di controllo aggiuntivi a tensione universale attivati e disattivati centralmente per 12..230V UC, isolati galvanicamente dagli ingressi di controllo locali. Con ingressi di controllo di gruppo aggiuntivi accesi e spenti per 8..230V UC. Stesso potenziale degli ingressi di comando locali. Gruppi di questi interruttori a impulsi possono essere controllati separatamente in un sistema di controllo centrale tramite gli ingressi di controllo di gruppo. Tensione di alimentazione uguale a quella del controllo locale. L'uso di relè bistabili significa che non c'è perdita di potenza o riscaldamento della bobina anche quando è accesa. Dopo l'installazione, attendere la breve sincronizzazione automatica prima di collegare i carichi commutati alla rete. I comandi centralizzati hanno sempre la priorità, gli ingressi di controllo locali sono disabilitati durante il comando centralizzato. In caso di mancanza di tensione di alimentazione, il sistema si spegne in un modo definito. Questo interruttore a impulsi può essere escluso completamente o parzialmente dal comando centralizzato mediante il selettore rotante superiore: ZE+ZA = accensione e spegnimento centralizzati efficaci, ZE = solo accensione centralizzata efficace, ZA = solo spegnimento centralizzato efficace, ZE+ZA = nessun comando centralizzato efficace. Le funzioni del selettore inferiore sono preselezionate per ES ed ER con il selettore centrale. Le funzioni della staffa sono selezionate con ER. Se si seleziona BM, è possibile utilizzare un rilevatore di movimento per il controllo, come da istruzioni per l'uso. Non adatto alla retroazione con la tensione di commutazione di un interruttore dimmer. A tale scopo, utilizzare esclusivamente i relè ESR12DDX-UC, ESR12NP-230V+UC o ESR61NP-230V+UC. Il selettore rotante inferiore consente di selezionare 18 funzioni: ON = accensione continua. 4xS = Interruttore a impulsi a 4 vie con 1 contatto NA ciascuno, ingressi di controllo A1, A3, A5 e A7. (4xR) = relè di commutazione a 4 contatti con 1 contatto NA ciascuno, ingressi di comando A1, A3, A5 e A7. 4S = interruttore a impulsi con 4 contatti NA. (4R) = relè di commutazione con 4 contatti NA. 2S/WS = Interruttore a impulsi con 3 contatti NA e 1 contatto NC. (2R/WR) = Relè di commutazione con 3 contatti NA e 1 contatto NC. 2WS = Interruttore a impulsi con 2 contatti NA e 2 contatti NC. (2WR) = Relè di commutazione con 2 contatti NA e 2 contatti NC. SSa = Interruttore in serie 2 + 2 contatti NA con sequenza di commutazione 0-2-2+4-2+4+6. Feedback 8. (4RR) = Relè normalmente chiuso con 4 contatti NC. SSb = Interruttore in serie 2 + 2 contatti NA con sequenza di commutazione 0-2-2+4-2+4+6-2+4+6+8. (EW) = Relè di accensione della salvietta con 3 contatti NA e 1 contatto NC, tempo di salvietta 1s. GS = Interruttore di gruppo. Sequenza di commutazione 0-2-0-4-0-6-0. feedback 8. (AW) = Relè di pulizia spento con 3 contatti NA e 1 contatto NC, tempo di pulizia 1s. RS = Interruttore con 4 contatti NA, A1 = ingresso di comando impostato e A3 = ingresso di comando resettato. (GR) = relè di gruppo 1 + 1 + 1 +1 contatto NA. 3xS+ = Interruttore a 3 impulsi con 1 contatto NA ciascuno + feedback 8, ingressi di controllo A1, A3 e A5. (3xR+) = 3 relè di commutazione con 1 contatto NA + feedback 8 ciascuno, ingressi di controllo A1, A3 e A5.

Fornito con: Interruttore a impulsi Eltako ESR12Z-4DX-UC, unità di imballaggio: 1 pz, EAN: 4010312108130
