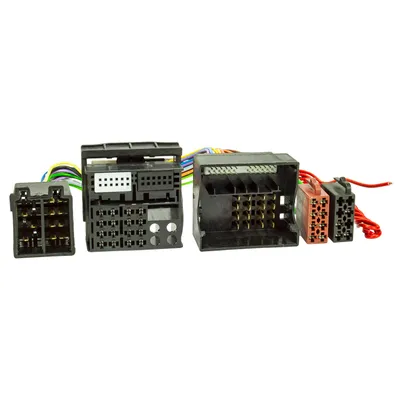

Kit CAN bus Citroen / Peugeot Quadlock > ISO / antenna > DIN

Kit CAN bus Citroen / Fiat / Peugeot / Toyota

Potenza/altoparlanti > ISO
Antenna > DIN

Se la radio OEM montata in fabbrica in un veicolo controllato da CAN bus deve essere sostituita da una radio aftermarket, è necessario un adattatore CAN bus specifico.

Sia gli adattatori CAN bus specifici che quelli universali convertono i dati digitali rilevanti dal bus dati specifico del veicolo in segnali analogici.



Confrontare gli adattatori indicati con quelli del proprio veicolo e verificare che corrispondano dal punto di vista visivo e tecnico.

Verificare inoltre che sul veicolo sia stata installata una delle radio originali di fabbrica specificate.

Prima dell'installazione definitiva, verificare il corretto funzionamento delle funzioni e delle impostazioni del veicolo.


Nota:

CAN bus

Connessione: spina Citroen 40 pin Quadlock
Connessione: Fakra(m) phantom power > DIN(m)

Veicoli con dispositivo OEM RD4 / RT4 / RD45 1-DIN

Veicoli senza dispositivo OEM Bosch
Veicoli senza navigatore satellitare Magneti Marelli RT3 / Harman Becker OEM
Veicoli senza impianto audio JBL

Impostazioni del veicolo supportate tramite telecomando al volante

Veicoli con modalità ECO > collegamento +12V corrente continua Morsetto 30 Batteria con fusibile

Uscite:

rosa: +12V terminale di accensione 15 1,5A max.
arancione: +12V illuminazione terminale 58 0,1A max.
bianco: +12V retromarcia 1,5A max.

Adatto ai seguenti veicoli:

Citroën
Citroën C1 (P) 03/2012 - 06/2014
Citroën C2 (J) 12/2004 - 12/2009
Citroën C3 (F) 10/2005 - 01/2010
Citroën C3 (S) 01/2010 - 01/2017
Citroën C4 (L) 11/2004 - 08/2010
Citroën C5 (D) 10/2004 - 04/2008
Citroën C8 (E) 01/2008 - 07/2012
Citroën C8 (E) 07/2012 - 06/2014
Citroën Berlingo (7) 06/2008 - 06/2018
Citroën DS3 (S) 03/2010 - 07/2014
Citroën DS4 (N) 05/2011 - 10/2015
Citroën Jumpy (X) 02/2007 - 05/2016

Fiat
Fiat Scudo (ZAF 270) 02/2007 - 07/2016

Peugeot
Peugeot 207 (W/W CR/W SW/W CC) 06/2006 - 07/2015
Peugeot 208 (C) 04/2012 - 04/2015
Peugeot 307 (3/3 Break/ 3 SW/3 CC) 06/2005 - 03/2009
Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 03/2011
Peugeot 807 (E) 07/2002 - 11/2014
Peugeot Expert (X) 02/2007 - 08/2016
Peugeot Partner (7) 05/2008 - 03/2012
Peugeot RCZ (4J) 04/2010 - 09/2015

Toyota
Toyota Proace 03/2013 - 08/2016

Sono previsti i seguenti segnali:

Accensione
Illuminazione
Retromarcia
Speedpulse

Impostazioni del veicolo
