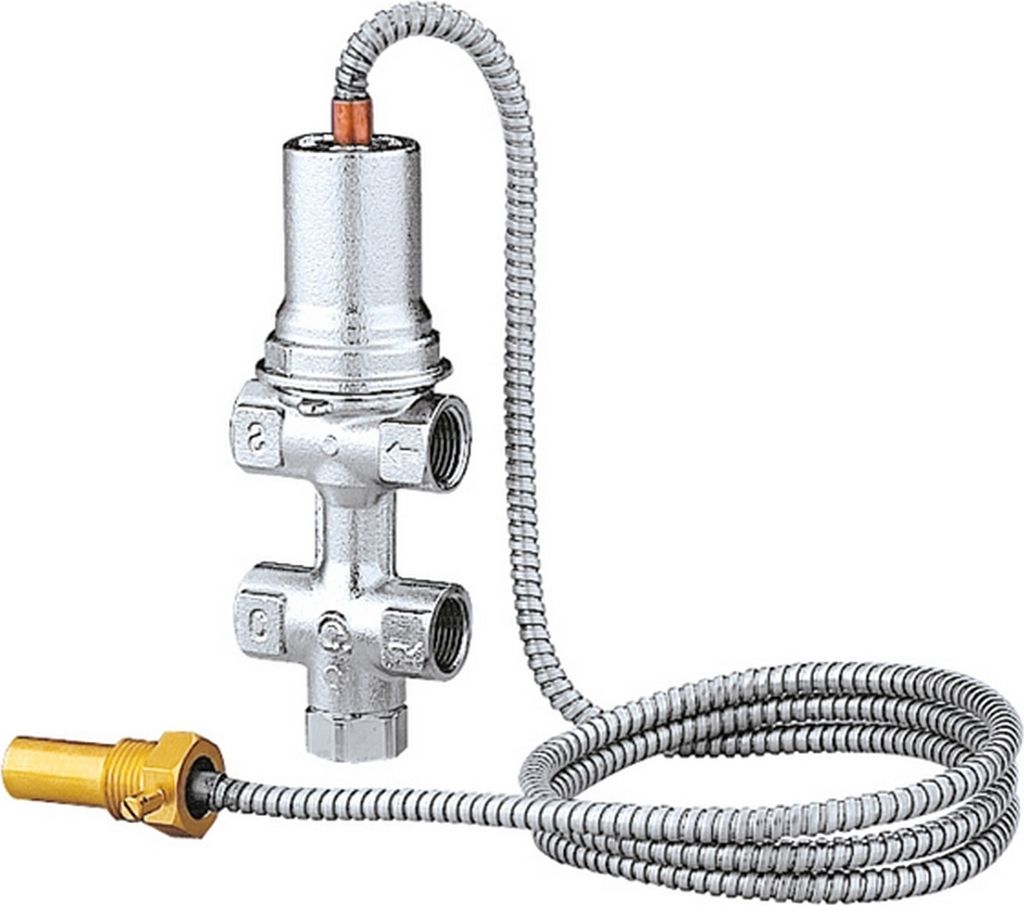

Caleffi Doppelte thermische Ablaufsicherung 1/2"

Il doppio taglio termico è utilizzato come dispositivo di sicurezza negli impianti di riscaldamento con generatori di calore a combustibile solido. Il dispositivo combina un taglio termico e una valvola di riempimento in un unico blocco, che si attivano contemporaneamente quando vengono controllati da un sensore remoto con sicurezza positiva. Quando la valvola risponde, il reintegro incorporato garantisce la circolazione dell'acqua durante la combustione del combustibile rimanente, proteggendo così il generatore di calore.

Quando viene raggiunta la temperatura impostata (Fig. 1), le aperture di mandata per l'ingresso dell'acqua fredda (mandata da 4 a 3) e contemporaneamente le aperture di uscita (mandata da 1 a 2) si aprono finché la temperatura non scende nuovamente al di sotto del valore di risposta e l'uscita e l'ingresso si chiudono simultaneamente. Se un elemento del sensore (5) (6) si guasta, la valvola esegue le funzioni sopra descritte in modo continuo. L'etichetta termosensibile (7) applicata al sensore segnala il superamento della temperatura massima consentita di 110°C.

Sull'alloggiamento (Fig. 2) è applicata la seguente etichettatura: ? Freccia che indica l'ingresso dei tubi del generatore di calore sul tubo di mandata (1) e il collegamento allo scarico di sicurezza con la lettera "S" (2) (2). ?

La valvola può essere installata in orizzontale e in verticale, nonché capovolta. Il pozzetto del sensore di temperatura (6) fornito con la valvola deve essere installato sul tubo di mandata a una distanza non superiore a 0,5 m dal generatore di calore o nel punto più alto della caldaia e comunque prima del tubo di scarico. È necessario utilizzare il pozzetto fornito con la valvola. Per un controllo ottimale della pressione di ingresso, si consiglia di installare un raccordo di riempimento nella linea di riempimento della valvola, impostato sulla pressione di esercizio dell'impianto. Se il sistema funziona con un vaso di espansione aperto, l'intero sistema viene riempito direttamente attraverso la linea di connessione del vaso di espansione. Per evitare malfunzionamenti dovuti alla contaminazione, all'ingresso del raccordo di riempimento deve essere installata una trappola per lo sporco testabile. Lo stato e il grado di intasamento del filtro devono essere controllati regolarmente. È consigliabile installare un filtro con basse perdite di pressione ed elementi di controllo del grado di intasamento per consentire il test funzionale durante il funzionamento (ad esempio, manometri installati prima e dopo l'elemento filtrante).

• Max. Betriebsdruck: 6 bar.
• Max. Betriebstemperatur: 110 °C
• Temperaturbereich: 5 – 110 °C
• Umgebungstemperatur: 1 – 50 °C
• Einstelltemperatur: 100 °C (0/-5 °C)
• Ablassleistung mit p 1 bar bei T=110 °C: 1600 l/h
• Länge des Kapillarrohrs: 1300 mm
• Anschluss: 1/2" IG
