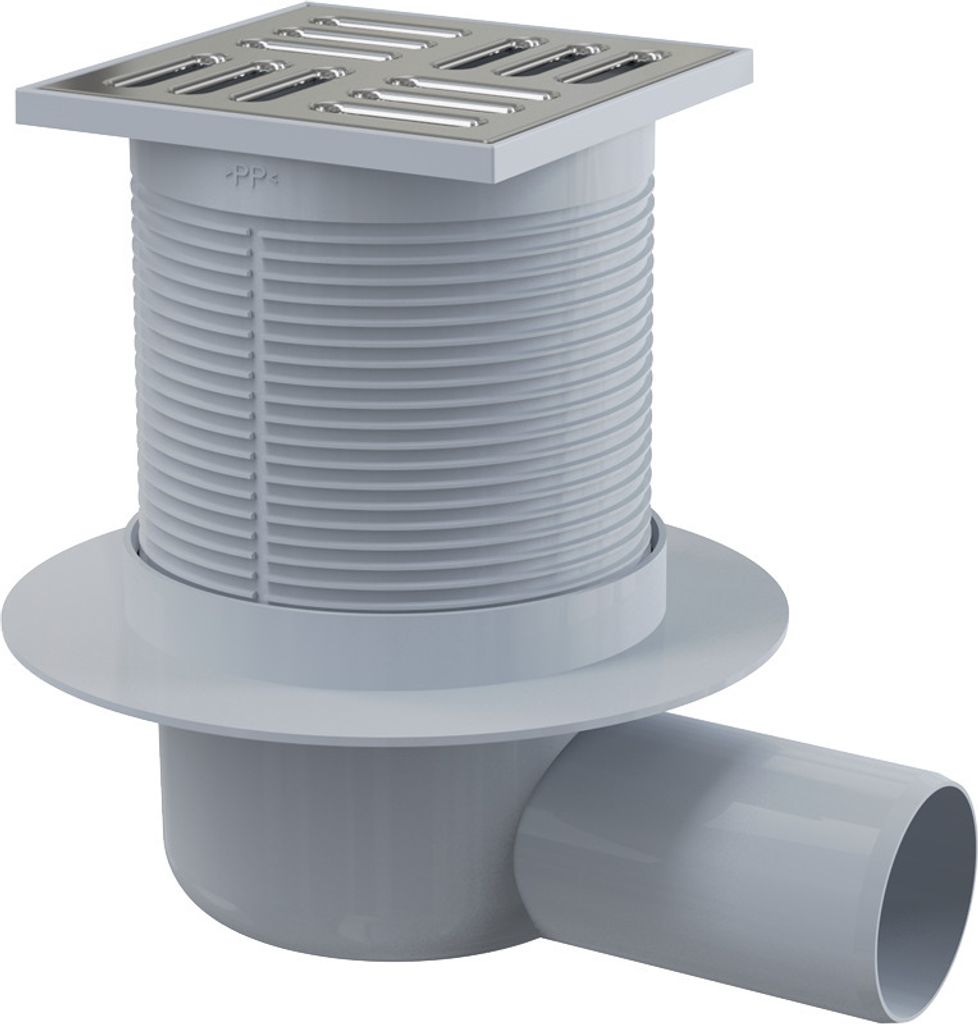

AlcaDrain Bodenablauf 105×105/50 mm mit einem waagrechten Abgang, Edelstahl Rost, Geruchsverschluss mit Sperrwasser

• Zur Entwässerung einer bodengleichen Dusche
• Für barrierefreien Zugang
• Für Innenräume, in denen häufige Nutzung mit regelmäßigem Wasserablauf in den Abfluss (Badezimmer) zu rechnen ist

Eigenschaften

• Gitter aus Edelstahl 102×102×5 mm
• Höhenverstellbarer Stutzen 9-95 mm
• der Isolationskragen für die Anbindung an die Wasserdämmung des Baus
• Seitlicher Anschluss an einen Ablauf Ø50 mm
• Siphon ermöglicht die perfekte Reinhaltung, bis zum Abflussrohr
• Der Wassergeruchsverschluss verhindert ein Durchdringen von Gerüchen aus der Kanalisation
• Kompatibilität mit den Teilen von Duschrinnen inklusive des Wasser-, Trockengeruchverschlusses und des kombinierten Geruchsverschlusses SMART
• Material: Polypropylen, gegen mechanische, chemische und thermische Beschädigung beständig
• Material: rostfreier Stahl AISI 304, DIN 1.4301 ( Rost )

Technische Daten

Durchfluss	46 l/min
der Geruchsverschluss	51 mm
Beständigkeit des Geruchsverschlusses gegen Druck	480 Pa
die Belastungsklasse K3	300 kg
Abfallrohrleitung Ø	50 mm
Gesamte Bauhöhe	88 – 174 mm

• Bodenablaufkörper waagrecht Ø50 mm
• Bodenablauf Aufsatz 105x105 mm
• Gitter - Edelstahl
• Geruchsverschluss mit Sperrwasser
• Dichtungssatz

• griglia in acciaio inox 102x102x5 mm
• collo regolabile in altezza 9-95 mm
• ampio collare isolante per il collegamento all'impermeabilizzazione dell'edificio
• connessione laterale allo scarico Ø50 mm
• sifone pulibile meccanicamente fino al tubo di scarico
• tappo antiodore combinato SMART
• la colonna d'acqua e il deflettore meccanico prevengono più efficacemente gli odori provenienti dalle acque di scarico
• compatibile con i componenti dello scarico a pavimento, comp i tappi ad acqua, a secco e combinati SMART per gli odori
• materiale in polipropilene stente ai danni meccanici, chimici e termici

Applicazione:
Per aree interne in cui non si prevede un uso frequente dello scarico (lavanderie, locali caldaia, cantine).
Per il drenaggio a livello del pavimento.
Per l'accesso di sedie a rotelle.

In dotazione: corpo di scarico laterale Ø50 mm, gola di scarico 105x105 mm, griglia in acciaio inox, tappo antiodore combinato SMART, set di guarnizioni.

Parametri tecnici:
stenza del tappo antiodore alla pressione 480 Pa.
Portata con griglia di ingresso 46 l/min.
Tappo antiodore 51 mm.
Classe di carico K3 300 kg.

foto illustrativa

Scarico a pavimento adatto per aree interne in cui si prevede un uso frequente, associato a un regolare scarico dell'acqua nello scarico (bagni). Per il drenaggio a livello del pavimento. Per l'accesso alle sedie a rotelle.

Caricamento...

Ingresso a pavimento APV1, produttore AlcaPlast.
