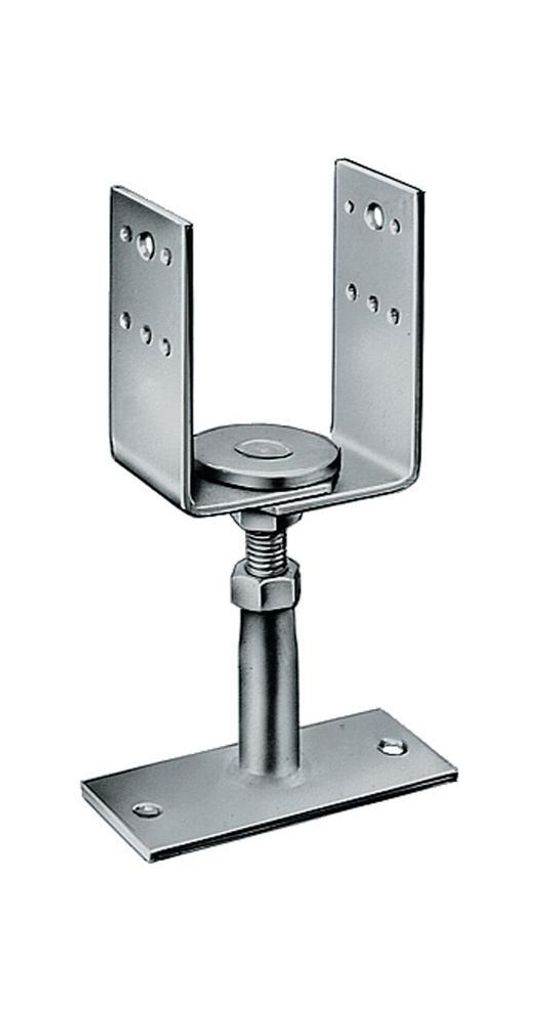

SIMPSON Strong-Tie piede di supporto PVDB 70x160x8mm STA st.verz.z.Schr - PVDB80G

Applicazione:
I piedini di supporto PVDB per tassellatura sono regolabili in altezza e adatti ad assorbire carichi verticali e orizzontali. Le forze orizzontali possono essere assorbite solo in direzione longitudinale della piastra di base.

Fissaggio:
Chiodi a pettine CNA 4.0xl o bulloni ø8mm e tasselli ø12mm/viti per calcestruzzo.

Con Valutazione Tecnica Europea (ETA 07/0285).

• A(mm): 80 - 120
• B(mm): 120
• C(mm): 70
• D(mm): 136 - 189
• E(mm): 160
• Materiale: acciaio
• Superficie: zincata a caldo
• Ø del tubo (mm): 27
• Spessore del materiale (mm): 8
• Numero di fori ø 5(ST): 6
• Numero di fori ø 13,5(ST): 2
• Dimensione(mm): 80
• Tipo: PVDB
• Marchio: Simpson
• Designazione: Piedini di supporto
• Contenuto (ST):1

- per l'avvitamento
- regolabile in altezza e lateralmente
- la regolazione in altezza + 50 mm può essere effettuata successivamente senza che il supporto giri
- forcella: 70 x 136 x 5 mm
- Larghezza forcella 80 - 120 mm
- Piastra da avvitare: 70 x 160 x 8 mm
- Tubo Ø 27 mm
- Acciaio zincato 55 µm

Ulteriori informazioni tecniche:

- Superficie: zincata a pezzo
- Altezza regolabile: 50 mm

I piedi di supporto PVDB, regolabili in altezza e lateralmente, possono essere utilizzati per tutte le larghezze di legno comprese tra 80-120/ 120-160 mm. I PVDB vengono tassellati sul calcestruzzo.

Piede di supporto PVDB 70x160x8mm STA in acciaio zincato per SIMPSON STRONG TIE
