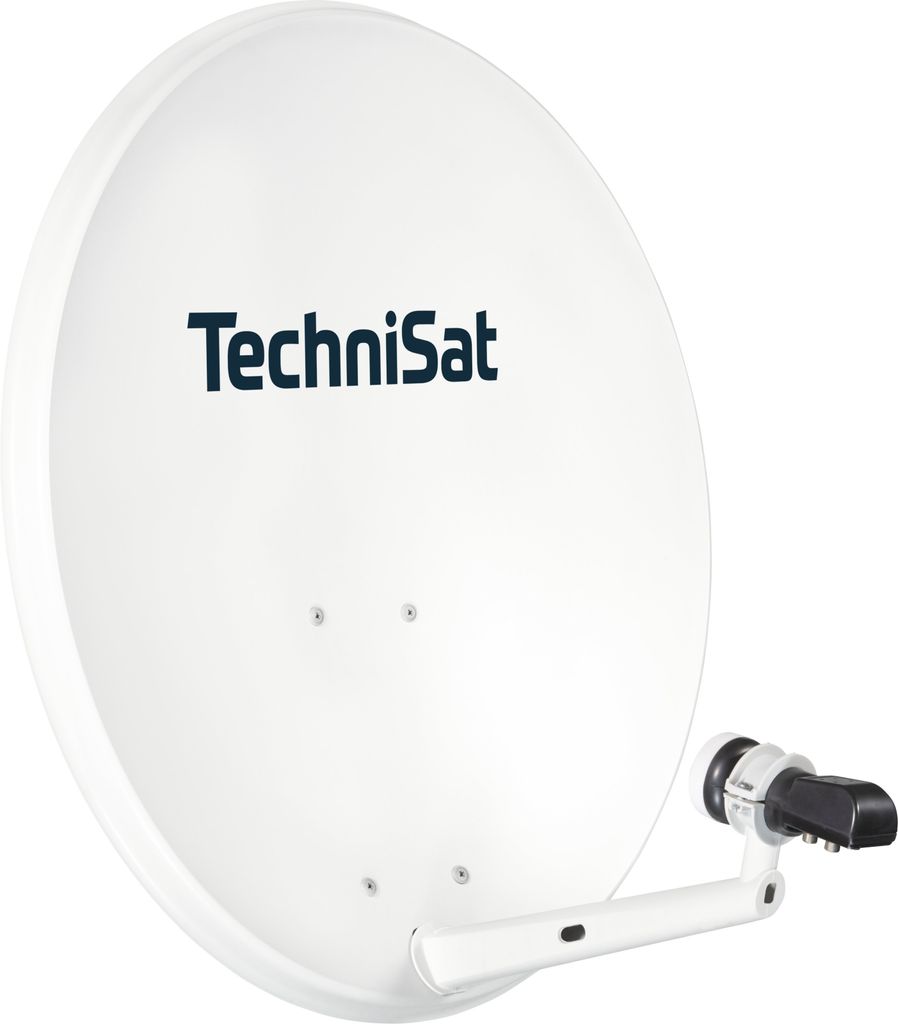

TechniSat TECHNITENNE 70 con Quattro-Switch-LNB 4 utenti 1 satellite

TECHNITENNE 70, LNB Quattro Switch

La parabola da 70 cm è disponibile in due diversi colori, in modo da poter scegliere l'impianto esterno più adatto all'ambiente in cui verrà installato.

Con la parabola satellitare da 70 cm e l'LNB in dotazione è possibile ricevere i programmi di una posizione orbitale. In Germania si tratta solitamente di ASTRA 19,2° Est. Una volta orientata, è possibile godersi la televisione e la radio satellitari. L'LNB dispone di quattro uscite, ciascuna delle quali può essere collegata direttamente a un ricevitore. Tutti i ricevitori sono indipendenti nella scelta dei programmi, poiché ciascuno dei quattro segnali di uscita LNB riceve i segnali dell'intera area di ricezione.

All'LNB Quattro Switch è possibile collegare anche due ricevitori gemelli invece di quattro dispositivi singoli.

Dotazione

• Compatibile con Ultra HD - Adatto alla ricezione della televisione Ultra HD/4K
• HDTV - per la televisione ad alta definizione
• 4 partecipanti - per quattro ricevitori/televisori contemporaneamente
• 1 posizione orbitale

Dati tecnici

Oscillatore locale

• Banda bassa: 9,75 GHz
• Banda alta: 10,6 GHz
• Precisione: ± 1 MHz
• Deriva termica: ± 1 MHz
• Rumore di fase: -80 dB portante/Hz @10kHz

Controllo LNB

• Verticale: 10,5 ... 14 V
• Orizzontale: 16 ... 19,5 V
• Commutazione banda: 22 kHz

Caratteristiche generali

• Materiale: acciaio
• Spessore del materiale: 0,5 mm
• Rivestimento: verniciato

Gamma di frequenza di uscita

• Banda bassa: 950 ... 1.950 MHz
• Banda alta: 1.100 ... 2.150 MHz

Gamma di frequenza in ingresso

• Banda bassa: 10,7 ... 11,7 GHz
• Banda alta: 11,7 ... 12,75 GHz

Adatto per

• Numero di posizioni orbitali: 1
• Numero di partecipanti: 4

Dati tecnici

• Dimensione nominale: 0,63 m
• F/D: 0,49
• G/T: 14,7 dBk
• Angolo di offset: 27,77 °
• Guadagno: 36,5 dBi @12,75GHz
• Diametro del palo: 32 ... 50 mm
• Attacco feed: 40 mm
• Uscite: 4
• Tipo di connessione: presa F
• Impedenza: 75 ?
• Guadagno: 55 ... 67 dB (LNB)
