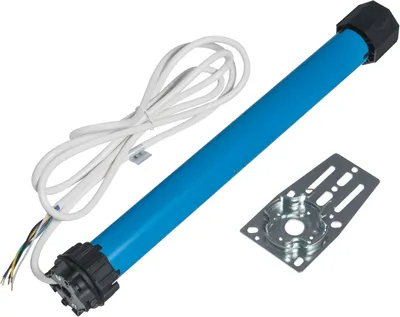

Motore per avvolgibili SL, SL45 20/15 (20 Nm / SW60), motore a tubo silenzioso con riduttore a ingranaggi planetari, 230V, completo di adattatore per albero e cuscinetti, senza manutenzione, di lunga durata, marca Jarolift

Motori per tapparelle JAROLIFT SL

Con i nostri motori per tapparelle JAROLIFT particolarmente potenti, potrai convertire le tue tapparelle all'azionamento elettrico con estrema facilità. A seconda del modello, i motori sono adatti per tapparelle con un peso massimo della tenda fino a 115 kg. Grazie al loro ingranaggio planetario silenzioso, tutti i motori tubolari JAROLIFT funzionano in modo estremamente silenzioso e non richiedono alcuna manutenzione. I motori per tapparelle JAROLIFT SL sono prodotti professionali e non articoli economici da di bricolage. Ogni motore tubolare viene fornito con un adattatore per albero ottagonale standard. Se per la tua tapparella hai bisogno di un adattatore speciale rotondo, scanalato o speciale, puoi ordinarlo direttamente dal menu di selezione in alto. Per i motori SL35 hai anche la possibilità di scegliere adattatori del tipo SL45 in combinazione con un anello intermedio. I motori per tapparelle vengono inoltre forniti con cuscinetti standard adeguati. La fornitura dell'SL35 comprende già un cuscinetto a scatto per motore e un cuscinetto a stella, mentre l'SL45 è dotato di un cuscinetto piatto per motore e di un cuscinetto a stella. A seconda del tipo di cassonetto, potrebbe essere necessario un cuscinetto aggiuntivo.

Preciso, silenzioso e sicuro

• Arresto e disinserimento al punto finale tramite freno a disco elettromagnetico!
• Estremamente silenzioso e quasi impercettibile grazie a un riduttore planetario in metallo sinterizzato!
• Protezione da sovraccarico tramite interruttore termico!
• Completamente esente da manutenzione e potente, testato per oltre 15.000 cicli di movimento!

durante l'installazione del motore in un albero in acciaio SW40!

Quando si installa un motore in un albero in acciaio con apertura chiave 40, assicurarsi che la piega dell'albero in acciaio sia rivolta verso l'esterno. Gli alberi in acciaio con piega rivolta verso l'interno possono danneggiare o distruggere completamente il motore.

Inoltre, quando si installa un motore in un albero con apertura chiave 40, si consiglia di utilizzare delle staffe di aggancio. Le staffe vengono semplicemente inserite sull'albero e le molle di sicurezza vengono agganciate direttamente alle staffe. In questo modo il motore non può più essere danneggiato dalla coda di rondine della molla di sicurezza.

Il peso della tapparella può essere calcolato in base ai seguenti pesi al metro quadro e al materiale:

• Le tapparelle in alluminio pesano circa 4,5 kg/m².
• Le tapparelle in plastica pesano circa 5,5 kg/m²
• Le tapparelle in legno pesano circa 11,0 kg/m²

Formula per il calcolo del peso della tapparella:

Peso della tapparella = superficie della tapparella (altezza della tapparella x larghezza della tapparella) x peso del materiale della tapparella x 110 % (10 % di perdita per attrito)

Calcolo:

1,20 m x 1,20 m = 1,44 m²

1,44 m² x 4,5 kg/m² = 6,48 kg

6,48 kg x 110 % = 7,13 kg

Calcolo del peso della tapparella con un esempio:

Hai una finestra (1,20 m di larghezza e 1,20 m di altezza) dotata di una tapparella in alluminio che desideri elettrificare con un motore per tapparelle. La superficie della tapparella viene calcolata moltiplicando la larghezza per l'altezza. La superficie calcolata viene quindi moltiplicata per il peso specifico della tapparella (nel nostro esempio in alluminio). Per determinare il peso della tapparella, occorre aggiungere il 10% di perdita per attrito o stenza alla trazione.

Risultato:

se disponi di un albero ottagonale con una larghezza della chiave di 40 mm, hai bisogno del JAROLIFT SL35 10/17 (fino a 25 kg di forza di trazione), mentre per un albero da 60 mm hai bisogno del JAROLIFT SL45 10/15 (fino a 25 kg di forza di trazione).

Dati tecnici

Motori per tapparelle SL

• Coppia di uscita: da 10 a 80 Nm
• Velocità di azionamento: da 12 a 17 min⁻¹
• Tensione: 230 V
• Frequenza: 50 Hz
• Assorbimento di corrente: da 0,49 a 1,43 A
• Potenza motore: da 116 a 330 Watt
• Durata di funzionamento: 4 min
• Classe di protezione: IP44
• Diametro del tubo di rivestimento: da 35 a 59 mm
• Livello di pressione sonora di emissione: ≤ 70 dB (A)
