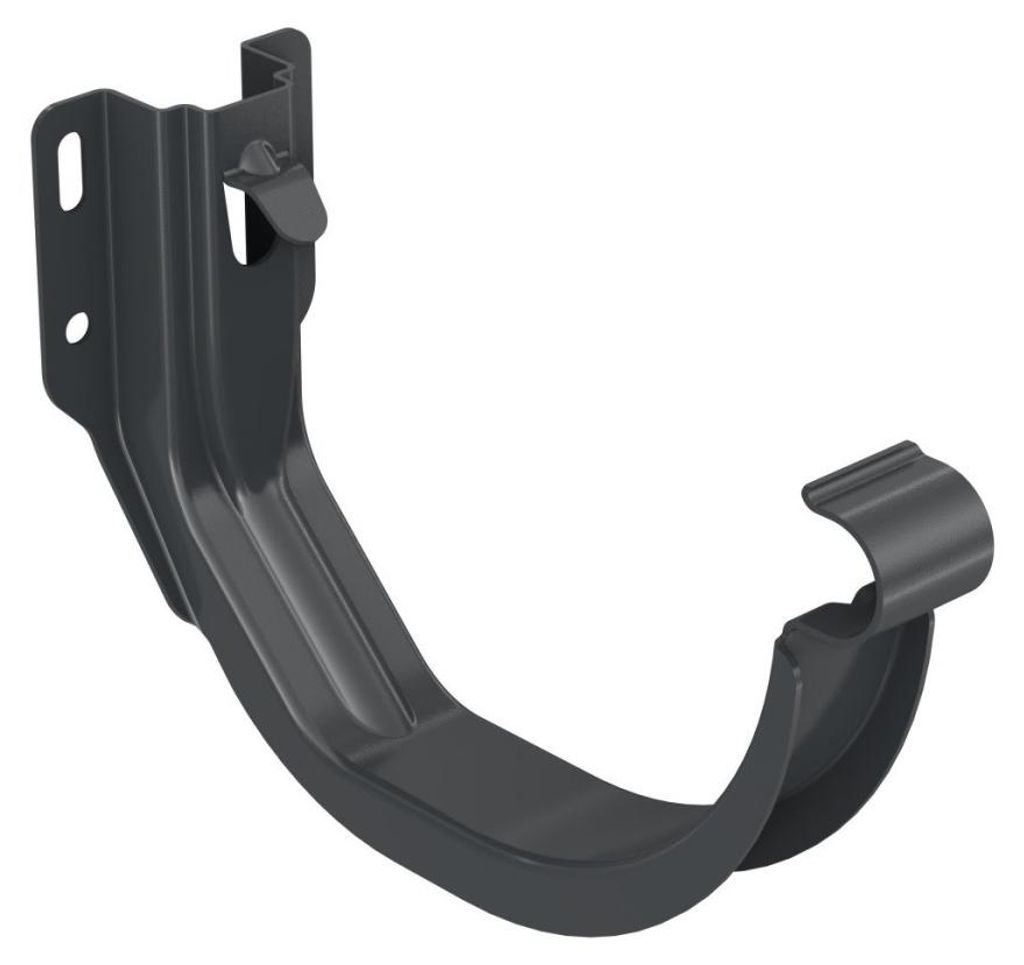

BRYZA Gancio per grondaia cornice/fronte zincato Ø 150 mm, Antracite RAL 7021

Installazione delle staffe per tetti a falde

Misurate la distanza tra la trave più alta e quella più bassa. Questo aiuterà a determinare la posizione delle staffe rimanenti. L'inclinazione della staffa verso il colmo dovrebbe essere di almeno 2 mm per metro.

Installazione delle staffe per travi orizzontali

Le staffe per travi orizzontali devono essere montate direttamente sulla trave principale a intervalli di 60 cm. La prima staffa deve essere posizionata a 10 cm dal bordo del tetto.

Installazione delle staffe per travi inclinate

Le staffe per travi inclinate devono essere installate a una distanza massima di 1 metro. Le staffe devono essere distanziate almeno 2 cm dal bordo della trave, per consentire una corretta ventilazione dello spazio tra le due falde del tetto.

Spazio tra la staffa e la trave

La distanza tra le staffe per travi inclinate e il bordo della trave deve essere di 2 cm, per consentire una corretta ventilazione del tetto, soprattutto in condizioni climatiche invernali rigide. La mancanza di un'adeguata spaziatura può impedire un corretto montaggio degli angoli.

Video tutorial per l'installazione

Schema del sistema

01Žlab, okap, 02Gocciolatoio, 03Gocciolatoio piegato, 04Gocciolatoio angolare, 05Collettore di gocciolamento, 06Raccordo per gocciolatoio, 07Angolo interno per gocciolatoio, 08Testata per gocciolatoio, 09Angolo esterno per gocciolatoio, 10Supporto per tubo, 11Tappo di stabilizzazione, 12Grondaia senza bocchetta, 13Raccordo per grondaia, 14Giunto per grondaia, 15Deviatore per grondaia, 16Valvola per acqua di scarico, 17Curva per grondaia, 18Curva di scarico per grondaia, 19Geiger
