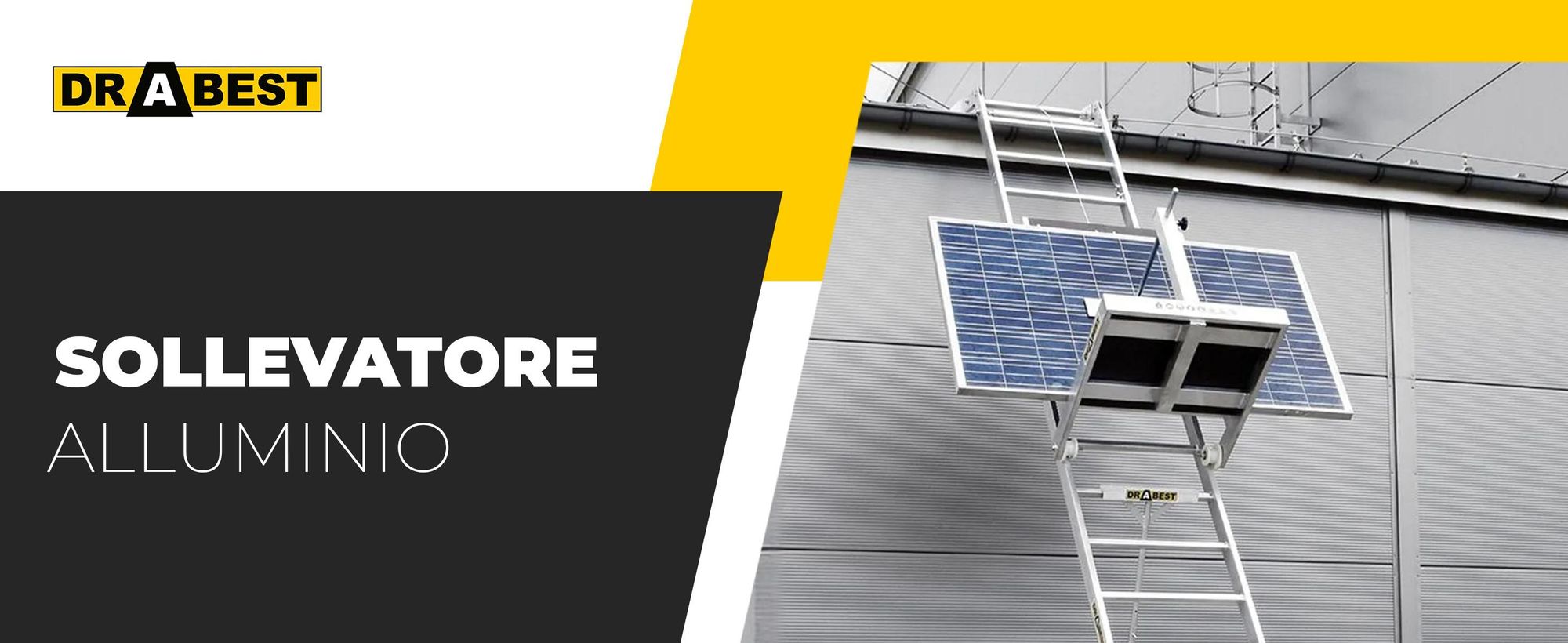

Drabest | Paranco da tetto - paranco a scala - per pannelli fotovoltaici, 12 m - Paranco da tetto per impianti fotovoltaici

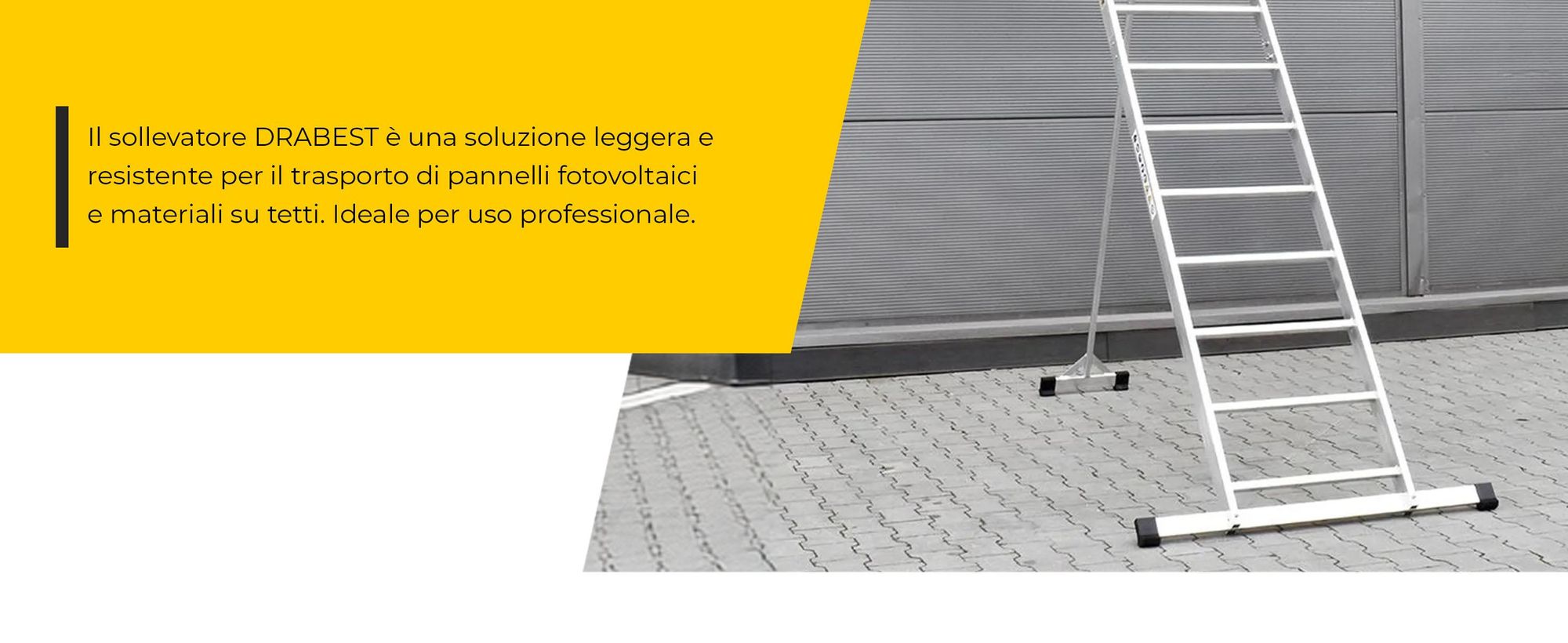

Il paranco da tetto Drabest è una scala leggera in alluminio, ideale per lavorare in altezza.
Struttura della scala in alluminio con pioli nervati
Peso di tutti i componenti: 90 kg
Capacità di carico 125 kg
Lunghezza della fune: 12 m
Velocità di sollevamento: 10 m/min in media
Tensione di alimentazione 230 V
Potenza del motore 1050 W
Carrello di trasporto con sponde incernierate
Dimensioni del carrello di trasporto - base: 760 mm x 720 mm, lati: 230 mm x 720 mm
Dimensioni del montascale quando è ripiegato: 630 mm x 580 mm
Facilità di montaggio e smontaggio
Carico di sollevamento consentito - fino a 125 kg
Lunghezza della fune: 12 m
Altezza massima dal tetto: 6,5 m
Lunghezza minima della campata appoggiata sul tetto: 2,5 m

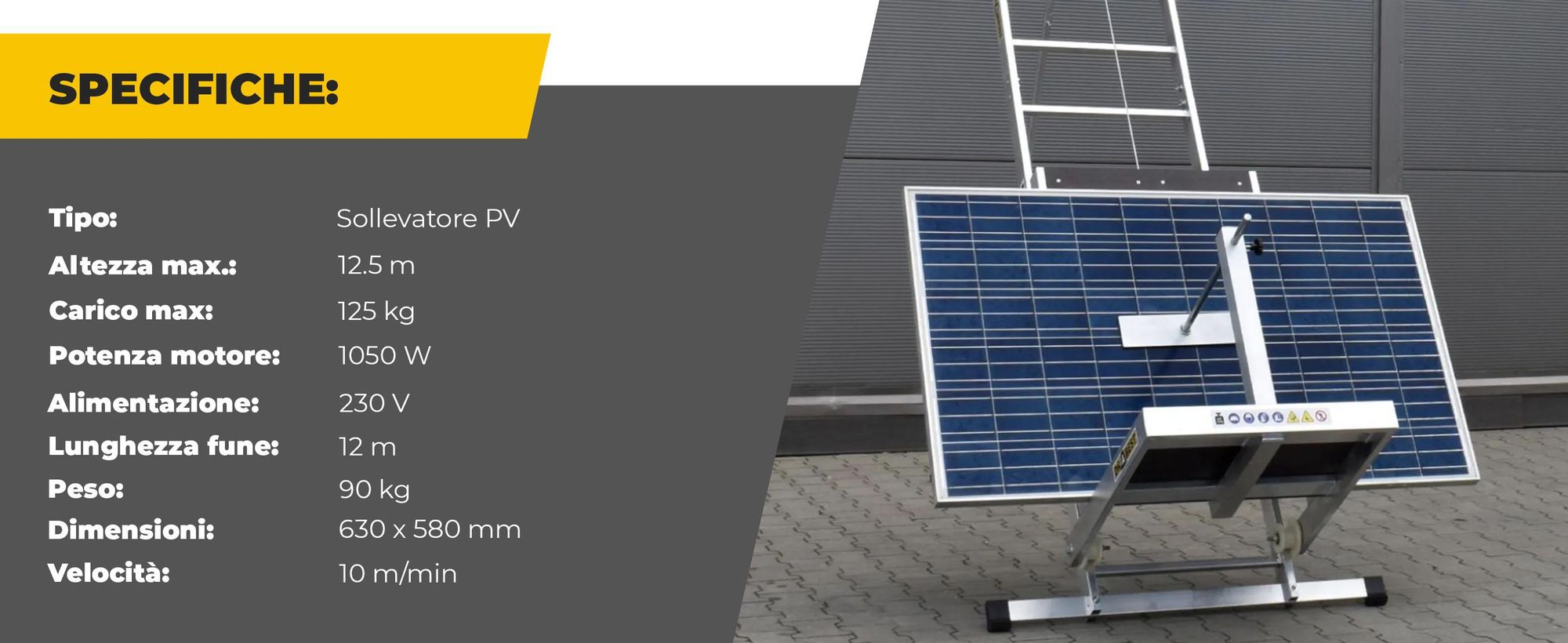

Parametri del prodotto:
1. Dimensioni dell'ascensore quando è piegato:
Larghezza totale dell'ascensore 630 mm
Larghezza interna dell'ascensore 580 mm
lunghezza massima dell'ascensore fino a 12,5 m
2. Capacità di sollevamento: fino a 125 kg
3. Lunghezza della fune: 12 m
4. Velocità di sollevamento: mediamente 10 m/min
5. altezza massima dal tetto: 6,5 m
PER GARANTIRE LA MASSIMA SICUREZZA, NEL SET SONO INCLUSI DUE SUPPORTI. IL SUPPORTO PIÙ CORTO DEVE ESSERE POSIZIONATO TRA IL 1° E IL 2° SEGMENTO.
L'argano per scale su rotaia DRABEST è un prodotto versatile e affidabile, consigliato per il trasporto rapido, ad esempio, di tegole o altri oggetti. È robusto e il suo semplice montaggio senza attrezzi consente di risparmiare tempo e manodopera!
I telai leggeri della scala formano unsistema modulare che offre un'ampia gamma di opzioni di configurazione.
Pioli in alluminio con profilo 28x28 mm e montanti con profilo 82x25 mm.
La lunghezza massima di sollevamento è di 12,5 m(lunghezza della fune: 12 m)
Carico massimo 125 kg
Struttura robusta in robusto alluminio estruso.
Elenco delle parti:
Telaio della scala 1,85 m con stabilizzatore / N. 1 / - 1 pz.
Telaio della scala 1,85 m / n. 2 / - 3 pz
Telaio della scala 1,06 m / n. 3 / - 2 pezzi.
Telaio articolato / N. 4 / - 1 pz.
Telaio di scorrimento / N. 5 / - 1 pz.
Carrello di trasporto / N. 6 / - 1 pz.
Supporto telescopico / N. 7 / - 3 pz.
Staffa di serraggio / N. 8 / - 1 pz.
- Guide laterali del carrello - 2 pz
- Arresto inferiore per evitare che il carrello esca dai profili - 2 pezzi
L'altezza massima dal tetto è di 6,5 m.
Inoltre, i telai delle scale sono posizionati sul tetto.
È possibile raggiungere un'altezza totale di 12,5 m.
CARRELLO PER IL TRASPORTO DI PANNELLI FOTOVOLTAICI
Il carrello per il trasporto dei pannelli fotovoltaici è costituito da un telaio in alluminio ed è rivestito di compensato impermeabile e antiscivolo.
È dotato di una maniglia appositamente adattata al trasporto di pannelli fotovoltaici.
Dimensioni:
Altezza - 0,8 [m] Larghezza - 1,18 [m] Profondità - 0,72 [m]
Morsetto (braccio di sicurezza) per il trasporto di pannelli fotovoltaici
Il telaio appositamente progettato protegge i pannelli da movimenti incontrollati. Il morsetto è costituito da un tubo d'acciaio ø 15x1,5 mm con regolazione continua; la superficie di bloccaggio è inoltre ricoperta di microgomma, una superficie che non danneggia i pannelli. Il morsetto può anche essere completamente rimosso, poiché la parte di bloccaggio (ferro piatto con microgomma) è avvitata al suo interno.
MOTORE DELL'ARGANO
Il motore dell'argano è il fulcro dell'intera struttura. Il motore ha una capacità di carico massima di 400 kg. È dotato di un cavo lungo 12 m che consente di tirare il carrello fino all'altezza desiderata. Il paranco è azionato da un telecomando a cavo, che consente all'operatore di controllare il motore da una distanza di sicurezza, pur mantenendo un costante contatto visivo con il motore in funzione, in modo che l'operatore possa reagire in qualsiasi momento. Inoltre, il motore è dotato di un freno di sicurezza per evitare che la fune venga tirata troppo e si svolga. Il motore è montato su 4 bulloni su una speciale struttura in alluminio (lamiera ondulata di 3 mm di spessore) saldata alla sezione della scala.
Potenza del motore 1050 W
Tensione di alimentazione - 230 V
Velocità di sollevamento - 8 m/min
L'assemblaggio dei segmenti avviene inserendo un segmento della scala in uno speciale elemento di collegamento in acciaio dell'altro segmento della scala e avvitando (fissando) i segmenti tra loro con le cosiddette viti a farfalla. In questo modo si ottiene un collegamento permanente che consente anche un facile montaggio. La versatilità di questo collegamento risiede nel fatto che ogni segmento può essere assemblato.
