RACCORDO ANGOLARE PE PER ELETTROFUSIONE 32 MM PE100 SDR11 EF

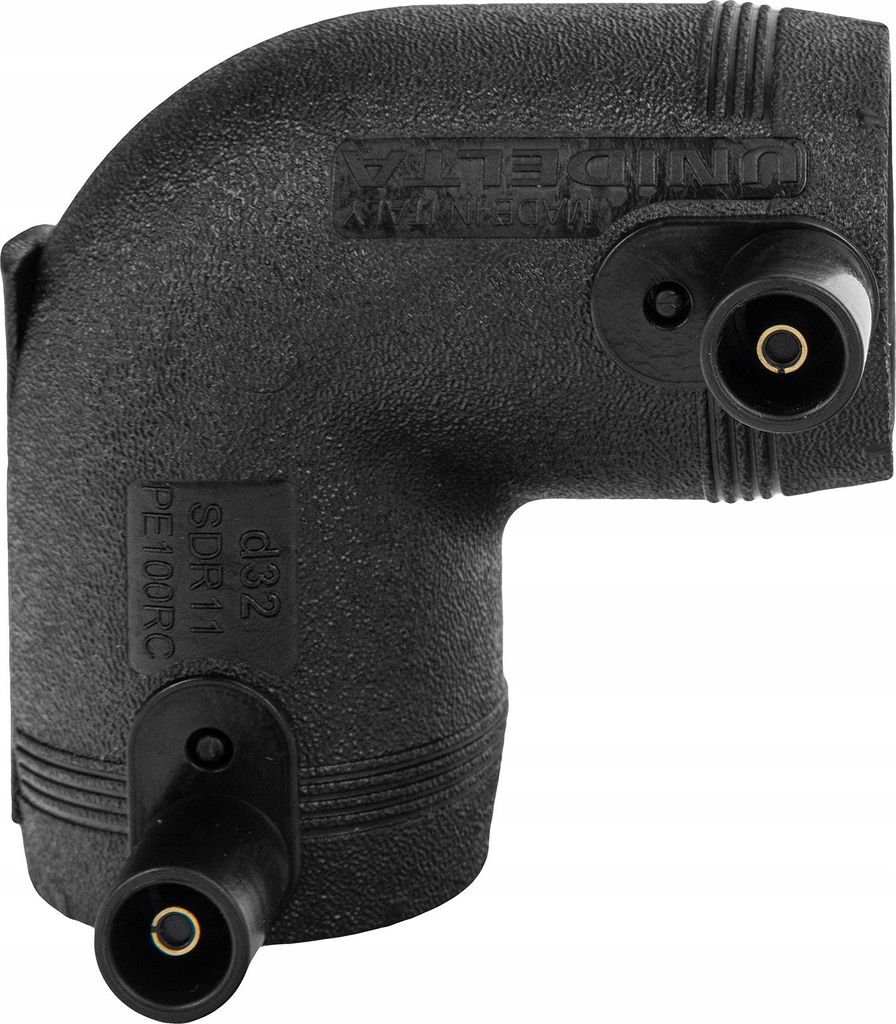

️ UNIDELTA PE - RACCORDO PER ELETTROFUSIONE A GOMITO - 32 MM

Utilizzato per collegare tubi in polietilene per il trasporto di gas fino a una pressione di 10 bar o di acqua potabile e liquidi fino a una pressione nominale di 16 bar.

Sono

. Grazie alla qualità della materia prima impiegata, i raccordi Unidelta sono

.

___________________________

APPLICAZIONE:

Le principali applicazioni dei raccordi per elettrofusione sono: Tubazioni per gas infiammabili, tubazioni per acqua, sistemi antincendio, fognature, sistemi industriali, irrigazione e canaline per cavi.

I raccordi per elettrofusione Unidelta possono essere utilizzati con tubi in polietilene ad alta densità PE80 o PE100 con le seguenti caratteristiche:

SDR≤ per tutti i diametri

SDR=26 per diametri >125mm

️ CARATTERISTICHE PRINCIPALI

Tensione di saldatura 40V

Connessioni elettriche Ø 4,0 mm

Codice a barre, che viene letto con un lettore ottico

Diametro nominale

Tempo di saldatura e di raffreddamento

La bobina metallica è posizionata in modo sicuro vicino alla superficie interna del raccordo per ottimizzare il trasferimento di calore tra tubo e raccordo e ridurre il tempo di saldatura.

I tubi e i raccordi in polietilene possono essere saldati per elettrofusione o per saldatura di testa. In entrambi i casi, il processo di saldatura deve seguire una procedura collaudata e tenere conto di alcuni concetti di base relativi alla compatibilità dei diversi materiali. Poiché il PE80 e il PE100 sono completamente compatibili, è possibile saldare di testa tubi di materiali diversi, purché abbiano lo stesso fattore di dimensione standard (SDR) e quindi lo stesso spessore di parete.

___________________________

DIMENSIONI:

(L)

81 mm

(Z)

54 mm

(D)

(L)

82 mm

(Z)

63 mm

(D)

32 x 32 mm

100 mm

(Z)

67 mm

(D)

40 x 40 mm

(L)

(Z)

(D)

50 x 50 mm

(L) 141 mm (Z)

100 mm

• (D) 63 x 63 mm
• (L) 158 mm
• (Z) 110 mm

(D)

75 x 75 mm (L) 190 mm (Z) 133 mm

(D) 90 x 90 mm

(L) 216 mm

(Z) 154 mm

(D) 110 x 110 mm

(L) 241 mm

(Z) 178 mm

(D)

• 125 x 125 mm (L)
• 298 mm (Z)

217 mm

(P) 160 x 160 mm ️ Gallery:
