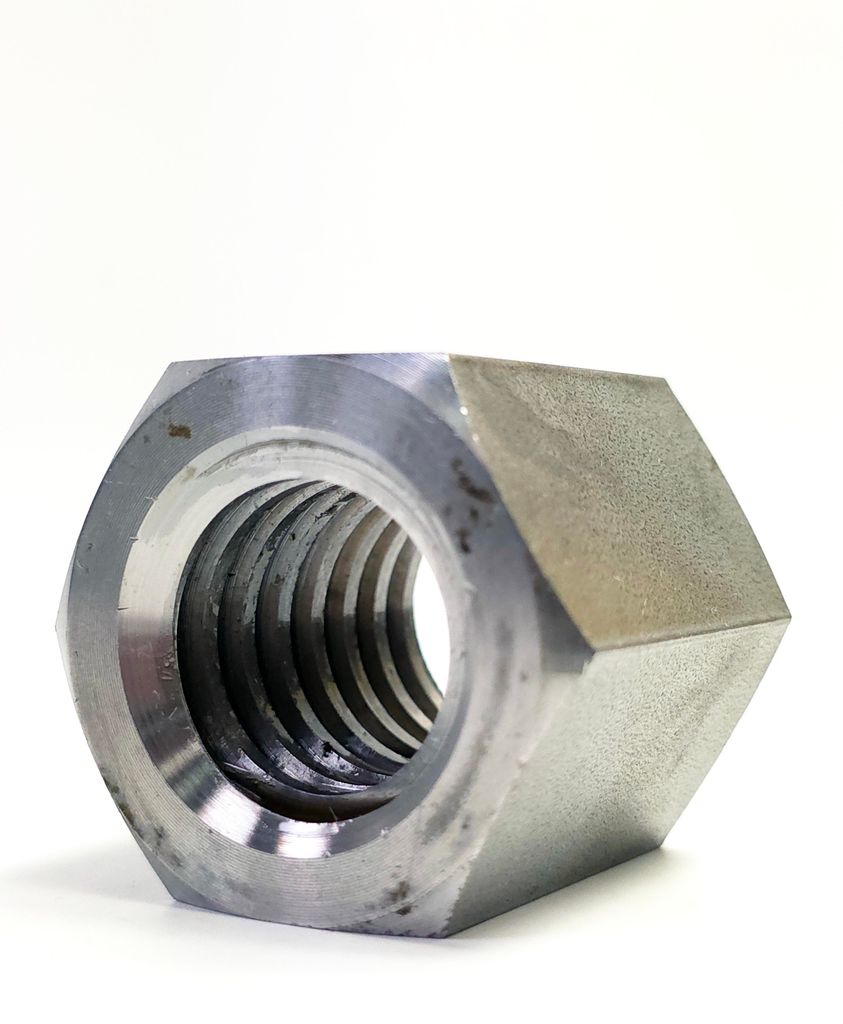

Dado trapezoidale Tr28X5, filettatura destra, acciaio, marca Mes – Ozd

Produttore: Ozdowski

Peso: 0,3

• Norma: DIN 103 / ISO 2901–2904
• Materiale: Acciaio 11SMnPb37 (1.0737)

Il dado trapezoidale Tr28x5 (destro, MES) è un dado esagonale in acciaio 11SMnPb37, progettato per essere utilizzato con una vite trapezoidale con un filetto conforme alla norma DIN 103 / ISO 2901-2904, con un diametro nominale di 28 mm e un passo di 5 mm.

La forma esagonale esterna consente il montaggio e, se necessario, il serraggio con una chiave a Esagono o una chiave inglese standard, facilitando le operazioni di manutenzione su semplici meccanismi di fissaggio. La realizzazione in acciaio significa che il dado, in un collegamento acciaio-acciaio sotto carico, tende all'auto-serraggio; inoltre, la forma esagonale facilita il montaggio manuale.

Dati tecnici

Codice prodotto: TN-MES28X5

Filetto: Tr 28x5

Direzione del filetto: Destra

Tipo / Serie: MES

Forma: Esagonale

Materiale: Acciaio 11SMnPb37 (1.0737)

Norma: DIN 103 / ISO 2901-2904

Misura chiave (E): 41 mm

Lunghezza totale (L): 42 mm

Area di appoggio At: 1680 mm²

Peso: 0,3 kg/pezzo

EAN: 5907009334011

Domande frequenti

Cosa significa la denominazione Tr28x5?

“Tr” indica un filetto trapezoidale simmetrico (angolo di inizio 30°) conforme alla norma DIN 103 / ISO 2901-2904. Il numero 28 indica il diametro esterno della vite corrispondente in millimetri, e 5 indica il passo del filetto, ovvero lo spostamento lineare del dado in una rotazione completa della vite di 360°.

Come posso verificare se questo dado Tr28x5 è compatibile con la mia vite?

Il dado deve avere lo stesso diametro (28 mm), lo stesso passo (5 mm) e la stessa direzione del filetto (destra) della vite corrispondente. Se state cercando un ricambio per una vecchia vite, misurate con un calibro la distanza tra le punte di 5 filetti e dividete questo valore per 5: il risultato sarà il passo.

Qual è la differenza tra un filetto destro e un filetto sinistro in questa particolare vite?

Un filetto destro (RH) fa sì che la vite si muova in senso orario quando viene ruotata nella stessa direzione. Un filetto sinistro (LH) viene solitamente utilizzato a coppie su una vite quando è necessario un meccanismo per allentare o stringere simultaneamente (ad esempio, in morsetti e dispositivi di serraggio).

Una vite trapezoidale esagonale è adatta per l'uso sotto carico?

Le viti esagonali in acciaio sono adatte principalmente come elementi di fissaggio o per movimenti manuali con basso carico. In una connessione acciaio-acciaio, tendono ad auto-blocarsi sotto carichi più elevati, quindi, per movimenti scorrevoli sotto carico, la versione in bronzo è più adatta.

Una vite esagonale in acciaio è adatta per l'uso sotto carico?

In una connessione acciaio-acciaio, la vite tende ad auto-blocarsi sotto carico, motivo per cui è adatta come elemento di fissaggio o per movimenti manuali con basso carico.
