Dado trapezoidale Tr28X5, filettatura destra, acciaio Mzp – Ozd

Produttore: Ozdowski

Peso: 0,75

• Norma: DIN 103 / ISO 2901–2904
• Materiale: Acciaio 11SMnPb37 (1.0737)

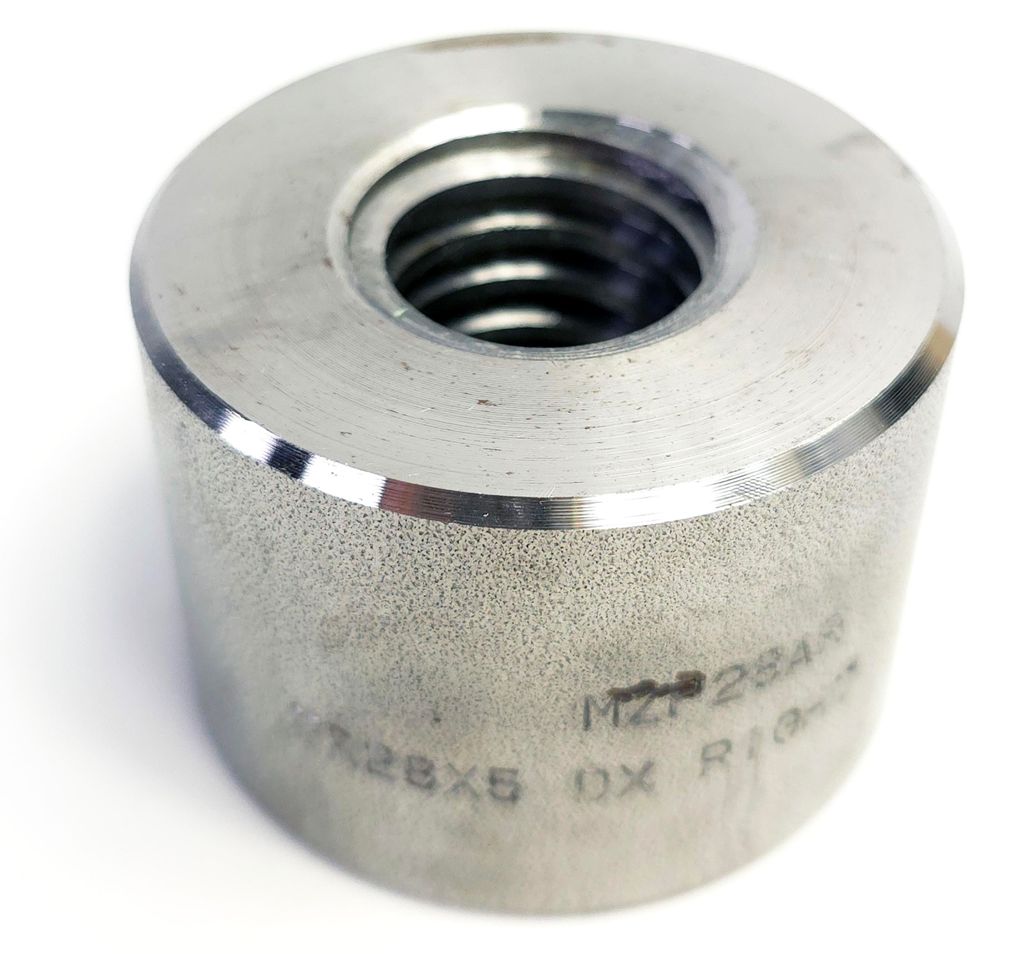

Il dado trapezoidale Tr28x5 (destro, MZP) è un dado cilindrico in acciaio 11SMnPb37, progettato per interagire con una vite trapezoidale con un filetto conforme alla norma DIN 103 / ISO 2901-2904, con un diametro nominale di 28 mm e un passo di 5 mm.

Grazie alla sua forma semplice e cilindrica, il dado viene montato in un apposito alloggiamento della struttura (foro con sede), offrendo una soluzione classica per mandrini e sistemi di movimentazione lineare in macchinari industriali e agricoli. Essendo realizzato in acciaio, il dado tende, in una connessione acciaio-acciaio (vite/dado dello stesso materiale), a bloccarsi sotto carico; pertanto, è adatto come elemento di fissaggio o per movimenti manuali con basso carico, ma non come elemento scorrevole sotto carico continuo.

Dati tecnici

Codice articolo: TN-MZP28X5

Filetto: Tr 28x5

Direzione del filetto: Destra

Tipo / Serie: MZP

Forma: Cilindrica

Materiale: Acciaio 11SMnPb37 (1.0737)

Norma: DIN 103 / ISO 2901-2904

Diametro esterno (d): 60 mm

Lunghezza totale (L): 42 mm

Area di appoggio At: 1680 mm²

Peso: 0,75 kg/pezzo

EAN: 5907009334042

Domande frequenti

Cosa significa la denominazione Tr28x5?

“Tr” indica un filetto trapezoidale simmetrico (angolo di inizio 30°) conforme alla norma DIN 103 / ISO 2901-2904. Il numero 28 indica il diametro esterno della vite corrispondente in millimetri, e 5 indica il passo del filetto, ovvero lo spostamento lineare del dado in una rotazione completa della vite di 360°.

Come posso verificare se questo dado Tr28x5 è compatibile con la mia vite?

Il dado deve avere lo stesso diametro (28 mm), lo stesso passo (5 mm) e la stessa direzione del filetto (destra) della vite corrispondente. Se si cerca un ricambio per una vecchia vite, misurare con un calibro la distanza tra le punte di 5 filetti e dividere questo valore per 5; il risultato è il passo.

Qual è la differenza tra una filettatura destra e una filettatura sinistra in questa vite?

Una filettatura destra (RH) fa sì che la vite si muova in senso orario quando viene ruotata nella stessa direzione. Una filettatura sinistra (LH) viene solitamente utilizzata a coppie su una vite quando è necessario un meccanismo per allentare o stringere simultaneamente (ad esempio, in morse e dispositivi di serraggio).

Quando è meglio scegliere una vite a testa cilindrica e quando una vite a testa a flangia?

Una vite a testa cilindrica viene scelta quando la struttura già dispone di un alloggiamento predisposto (foro con sede o per saldatura) e si richiede una costruzione compatta. Una vite a testa a flangia è più pratica quando deve essere fissata rapidamente direttamente su un carrello o una staffa.

Una vite trapezoidale in acciaio è adatta per l'uso sotto carico?

Le viti in acciaio in un collegamento acciaio-acciaio (stessa coppia di materiali della vite) tendono a bloccarsi da sole sotto carico. Sono adatte come elementi di fissaggio o per movimenti manuali con basso carico, ma non come elementi scorrevoli fissi sotto carico.
