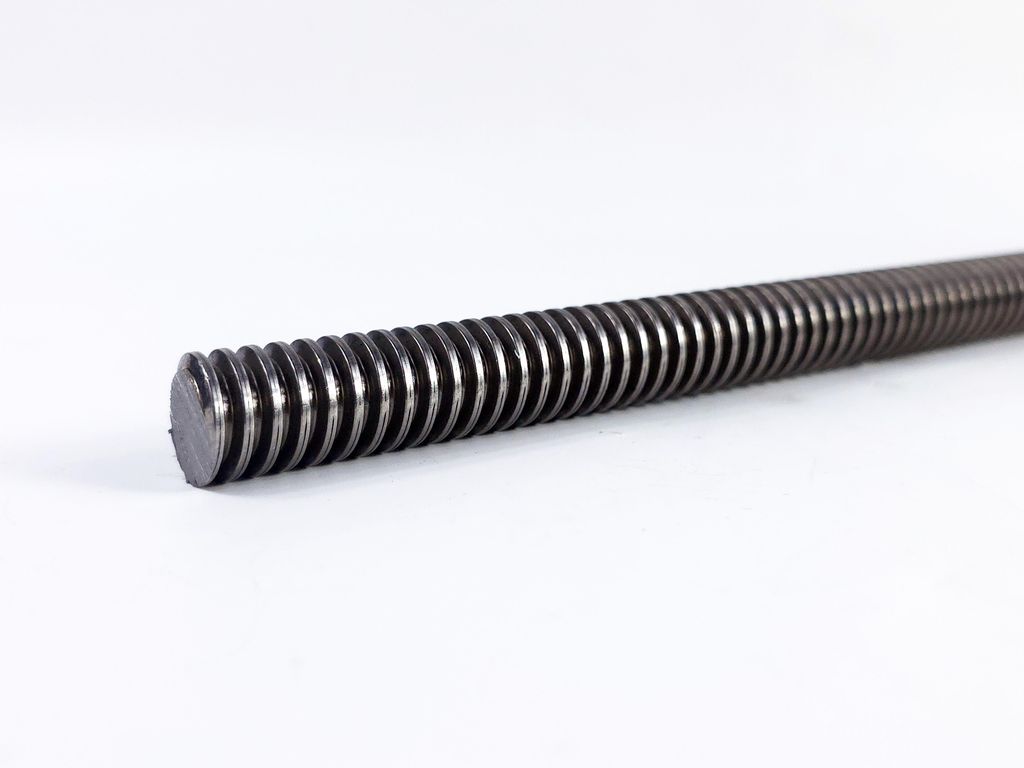

Vite trapezoidale 20x4, passo sinistro, acciaio C45, lunghezza 0,5 metri

Produttore: Ozdowski

Peso: 1

• Norma: DIN 103 / ISO 2901–2904
• Materiale: Acciaio al carbonio C45 (1.0503)

Vite a trapezio 20x4 sinistra, acciaio C45, lunghezza 0,5 m

500 mm è una lunghezza che nella maggior parte dei piccoli dispositivi di manutenzione è sufficiente; si acquista un componente già pronto e non un rotolo di materiale da tagliare. Realizzata Acciaio al carbonio C45 (1.0503) secondo la norma DIN 103 / ISO 2901-2904, con filettatura trapezoidale 20x4, passo sinistro.

Per l'utilizzo è necessaria una ghiera trapezoidale con lo stesso passo – una dimensione o un passo diversi rendono impossibile il montaggio.

Dati tecnici

Codice prodotto: TR-KUE20X4L-L500

Filettatura: Tr 20x4

Direzione filettatura: Sinistra

Tipo / Serie: KUE

Materiale: Acciaio al carbonio C45 (1.0503)

Classe di precisione: 100

Norma filettatura: DIN 103 / ISO 2901-2904

Norma materiale: EN 10083-2

Conformità: PN-79/M-02117 (viti a trapezio simmetriche)

Angolo di inclinazione filettatura: 4°03'

Efficienza η (a f=0,1): 0,41

Diametro d2 (min–max): 17,640–17,905 mm

Diametro interno d3: 14,800 mm

Tolleranza rettilineità: 50 µm/300 mm (0,1 mm/300 mm)

Lunghezza sezione: 500 mm

Peso sezione: circa 1,0 kg

Unità di vendita: Pezzo

Domande frequenti

Quale ghiera è adatta a questa sezione?

Una ghiera trapezoidale Tr 20x4 con la stessa direzione della filettatura (passo sinistro) – dimensione e passo devono essere identici, altrimenti il meccanismo si blocca.

In cosa si differisce questo componente standard da una vite venduta al metro?

Questo prodotto ha una lunghezza fissa e predefinita di 500 mm; non è necessario tagliarlo e non viene applicato alcun costo aggiuntivo per questo servizio.

È necessario lubrificare questa vite?

Sì. La corrispondente ghiera in ottone richiede una buona lubrificazione durante il funzionamento; la vite stessa, realizzata in acciaio C45, presenta una bassa rugosità superficiale, il che riduce l'attrito.

C'è gioco nell'accoppiamento a profilo trapezoidale?

Sì – la ghiera trapezoidale standard presenta un certo gioco a causa delle tolleranze di fabbricazione del filetto. Se il meccanismo deve essere privo di gioco (ad esempio, per il posizionamento di precisione in macchine utensili CNC), si consiglia l'utilizzo di una ghiera che riduce il gioco (o compensa il gioco), che funziona in combinazione con questa vite.
