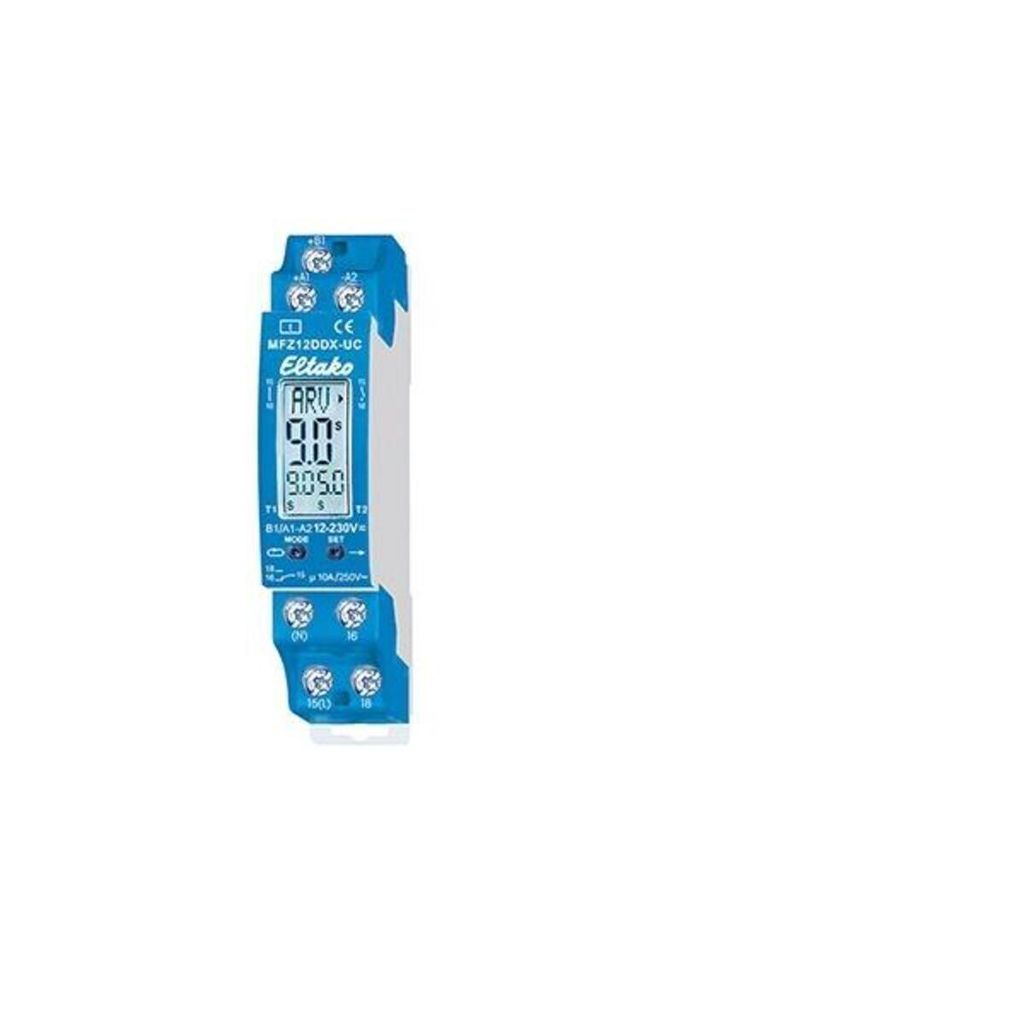

Relè temporizzato multifunzione ELTAKO, 18 funzioni, 1 contattore a potenziale zero, 10 A/250 V CA, 1 pz.

Relè orario Eltako, multifunzione MFZ12DDX-UC

Costruttore: Eltako
Designazione: Relè orario, multifunzione 10A/250VAC
Tipo: MFZ12DDX-UC
Tipo di azionamento: digitale con multifunzione
Funzione: multifunzione
1. Campo di misura: minuti/ore 1.1.Unità di misura del tempo: minuti/ore
1.Intervallo di tempo:0,1..40
Tipo di montaggio:guida DIN
Larghezza in unità:1
Altezza di installazione:58 mm
Numero di commutatori:1
Tensione di controllo 1:12...230 V
Tipo di tensione di controllo 1:AC/DC
Frequenza della tensione di controllo 1:50 Hz
Tensione di alimentazione:8...230 V
Tipo di tensione di alimentazione:AC/DC
Capacità di commutazione lampade a incandescenza:2000 W
Capacità di commutazione lampade fluorescenti DUO:1000 VA
Capacità di commutazione lampade fluorescenti in parallelo:500 VA
Capacità di commutazione lampade fluorescenti induttive:1000 VA

Relè temporizzatore Eltako, multifunzione MFZ12DDX-UC: ulteriori dettagli

1 contatto di commutazione a potenziale zero 10A/250V AC, 230V Lampade LED fino a 200W, lampade a incandescenza 2000W*. Perdita in stand-by di soli 0,05-0,5 watt. Dispositivo di montaggio su guida DIN per installazione su guida DIN-EN 60715 TH35. 1 unità di passo = 18 mm di larghezza, 58 mm di profondità. Grazie alla tecnologia duplex (DX) brevettata da Eltako, i contatti normalmente privi di potenziale possono ancora commutare in zero crossing quando si commuta una tensione di 230V AC 50Hz, riducendo così drasticamente l'usura. A tal fine, è sufficiente collegare il conduttore N al terminale (N) e L al 15(L). In questo modo si ottiene una perdita aggiuntiva in stand-by di soli 0,1 watt. Tensione di controllo universale 8..230V UC. Tensione di alimentazione come tensione di controllo. La funzione e i tempi vengono inseriti con la semplice pressione di un tasto e visualizzati digitalmente su un display LC. Sono necessari solo due pulsanti. Quando si imposta l'ora, tutti i valori possono essere inseriti all'interno delle fasce orarie preselezionate (0,1-9,9 o 1-99 secondi, minuti o ore). Il tempo più lungo è di 99 ore. sono possibili 600 impostazioni di tempo. L'ora o le ore inserite sono costantemente visualizzate in formato digitale. Grazie all'utilizzo di un relè bistabile, non si verificano perdite di potenza della bobina e non si verifica alcun riscaldamento anche quando è accesa. Dopo l'installazione, attendere la breve sincronizzazione automatica prima di collegare il carico commutato alla rete. Funzioni: RV = ritardo di sgancio. AV = Ritardo di risposta. AV+ = Ritardo di risposta additivo. TI = Generatore di orologio con partenza a impulsi. TP = Generatore di orologio che inizia con una pausa. IA = Ritardo di risposta controllato da impulsi (ad esempio, apriporta automatico). IF = Modificatore di impulsi. EW = tergicristallo di accensione. AW = tergicristallo di spegnimento. EAW = tergicristallo di accensione e spegnimento. ARV = Ritardo di risposta e rilascio. ARV+ = Risposta additiva e ritardo di rilascio. ES = Interruttore a impulsi. SRV = Interruttore a impulsi con ritardo di rilascio. ESV = Interruttore a impulsi con ritardo di rilascio e preallarme di spegnimento. ER = Relè. ON = ON permanente. OFF = OFF permanente. Per le funzioni TI, TP, IA, EAW, ARV e ARV+ è possibile inserire un secondo tempo diverso, anche con un intervallo di tempo diverso. Impostazione dei tempi e delle funzioni: Premere il pulsante MODE per selezionare l'elemento LCD da modificare. L'elemento attualmente selezionato lampeggia. Premere il pulsante SET per modificare l'elemento a cui si accede. Può trattarsi della funzione, dell'intervallo di tempo, dell'ora T1 o dell'ora T2 (solo per TI, TP, IA, EAW, ARV e ARV+). Ogni voce viene terminata con il tasto MODE. Dopo aver impostato l'ora con MODE, nessun elemento lampeggia e il relè orario è pronto per il funzionamento. Alla successiva pressione del tasto MODE, il ciclo di immissione ricomincia dall'inizio; tutti i parametri impostati vengono mantenuti se non vengono modificati con SET. 25 secondi dopo l'ultima pressione e con l'elemento ancora lampeggiante, il ciclo di immissione si conclude automaticamente e le modifiche precedenti vengono annullate. Funzioni del display LC: se sono state selezionate le funzioni ON o OFF, non viene visualizzata l'ora, ma solo ON o OFF e il simbolo del contatto nella posizione corretta. Per tutte le altre funzioni, l'ora o le ore impostate, la sigla della funzione e il simbolo del contatto sono visualizzati nella posizione corretta di apertura o chiusura. Il tempo trascorso lampeggia e il tempo rimanente viene visualizzato mentre il tempo scorre. Sicurezza in caso di interruzione di corrente: i parametri impostati vengono salvati in una EEPROM e sono quindi immediatamente disponibili anche dopo un'interruzione di corrente. * Il carico massimo può essere utilizzato a partire da un tempo di ritardo o di ciclo di 5 minuti. Per tempi più brevi, il carico massimo si riduce come segue: Fino a 2 secondi al 15%, fino a 2 minuti al 30%, fino a 5 minuti al 60%.

Fornito con: Relè temporizzato Eltako, multifunzione 10A/250VAC MFZ12DDX-UC, Unità di imballaggio: 1 pz, EAN: 4010312603079

ELTAKO Relè temporizzato multifunzione MFZ12DDX-UC 1TE 1xcontatto di scambio 8-230V 0,5s-1h 2000W MFZ12DDX-UC (23001004)
